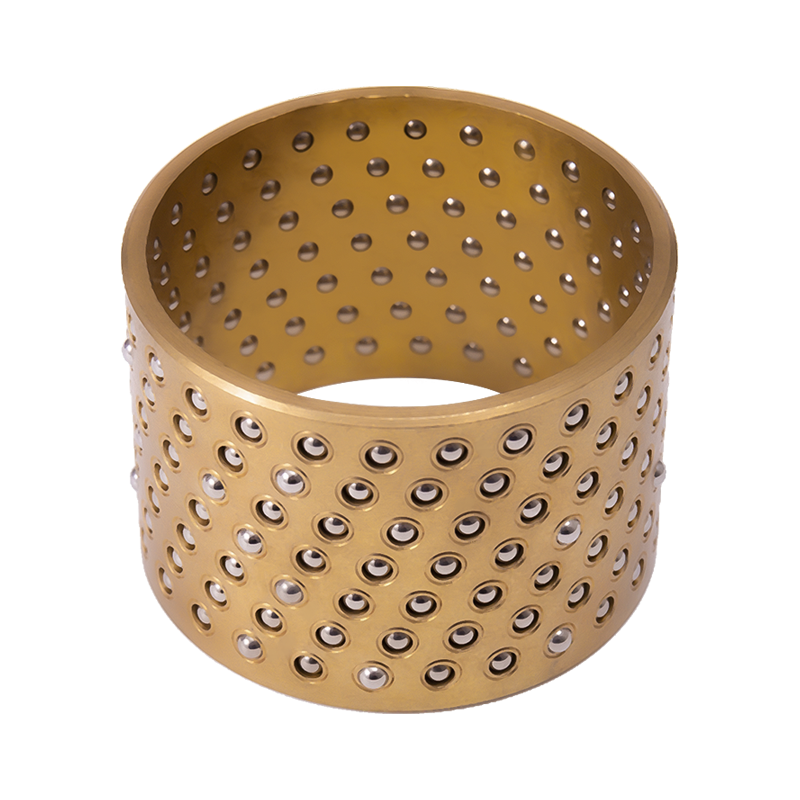

HZ-FZ Ball guide bushing

Pangkalahatang-ideya ng Produkto

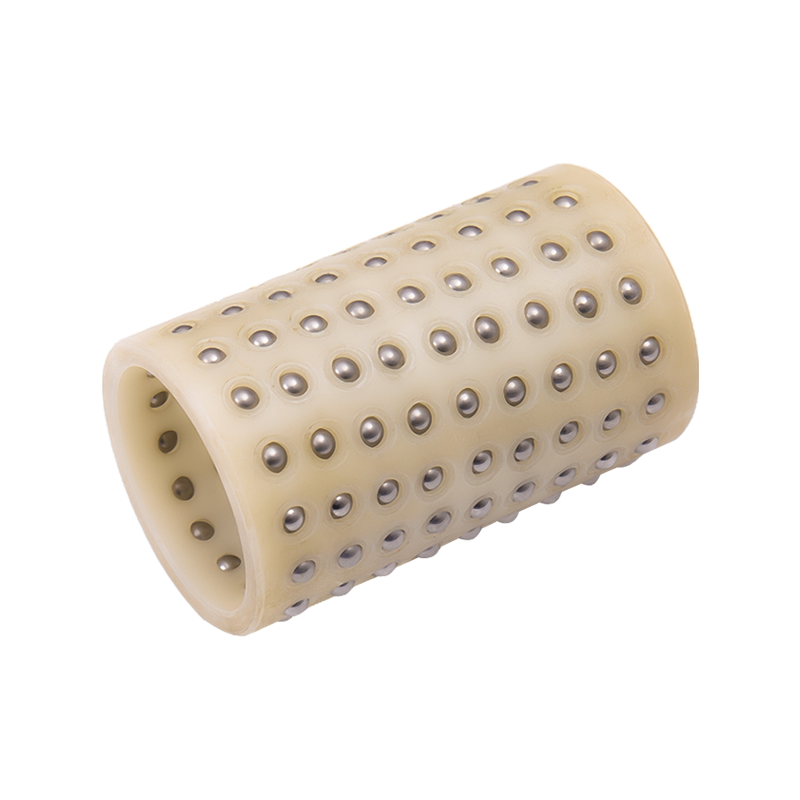

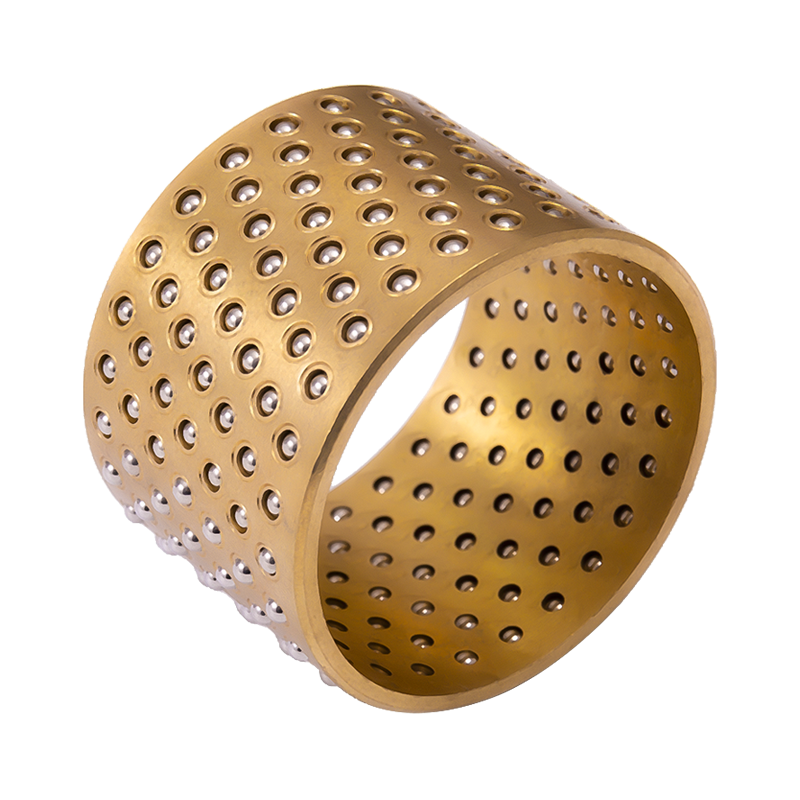

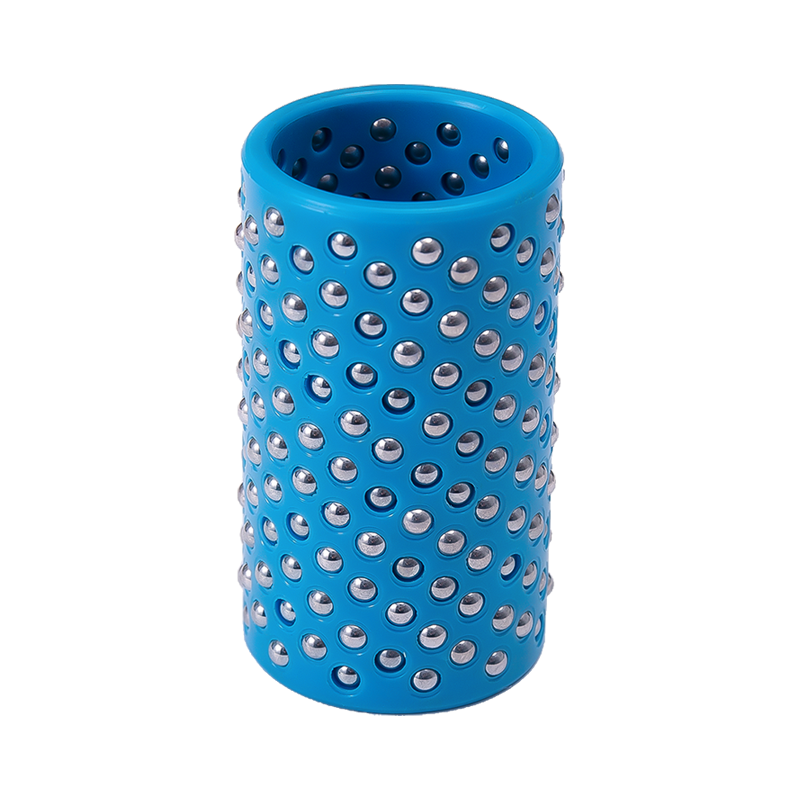

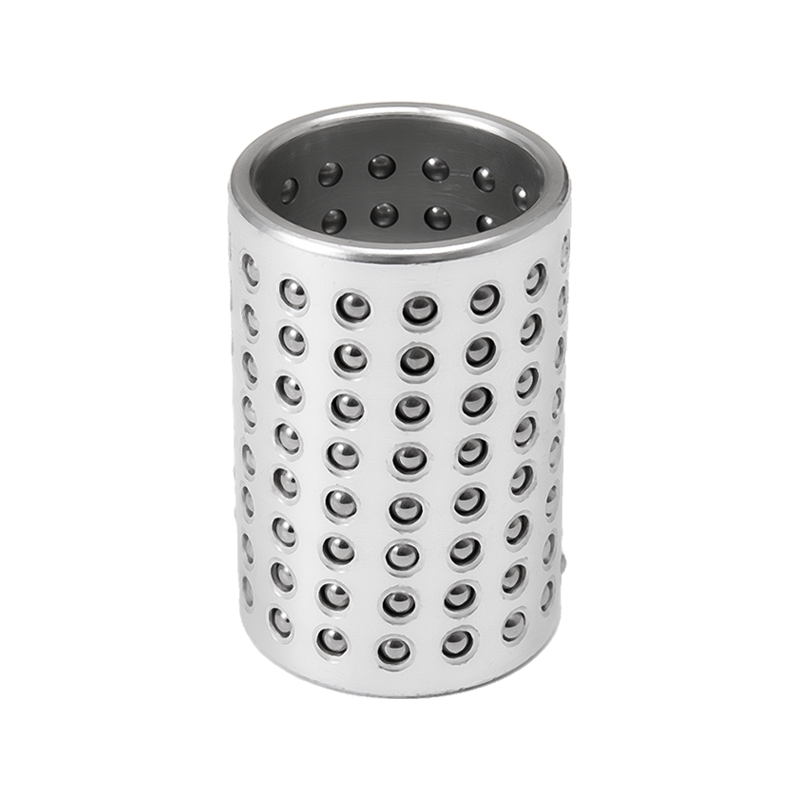

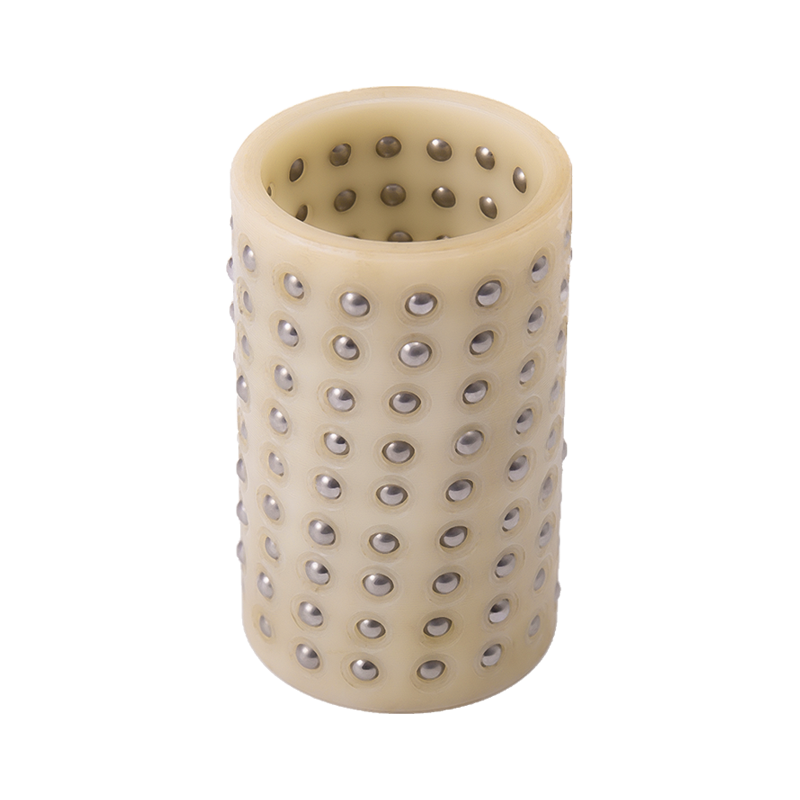

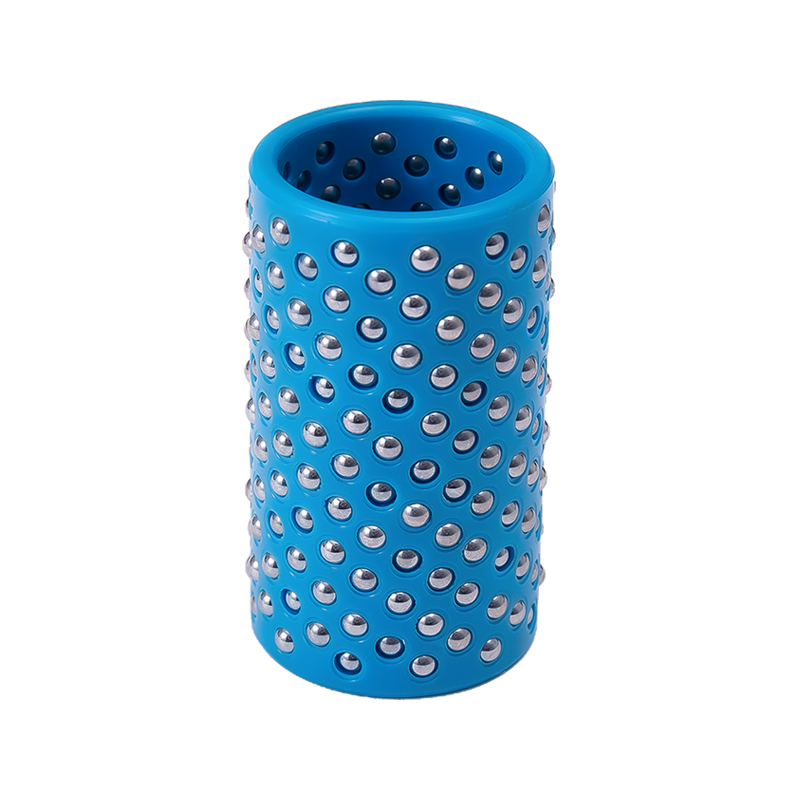

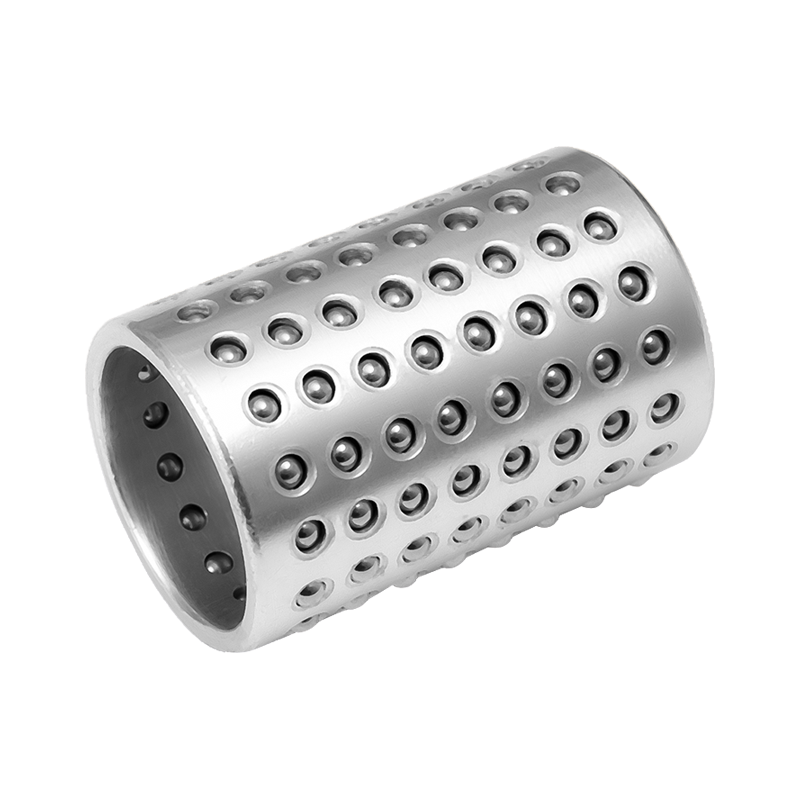

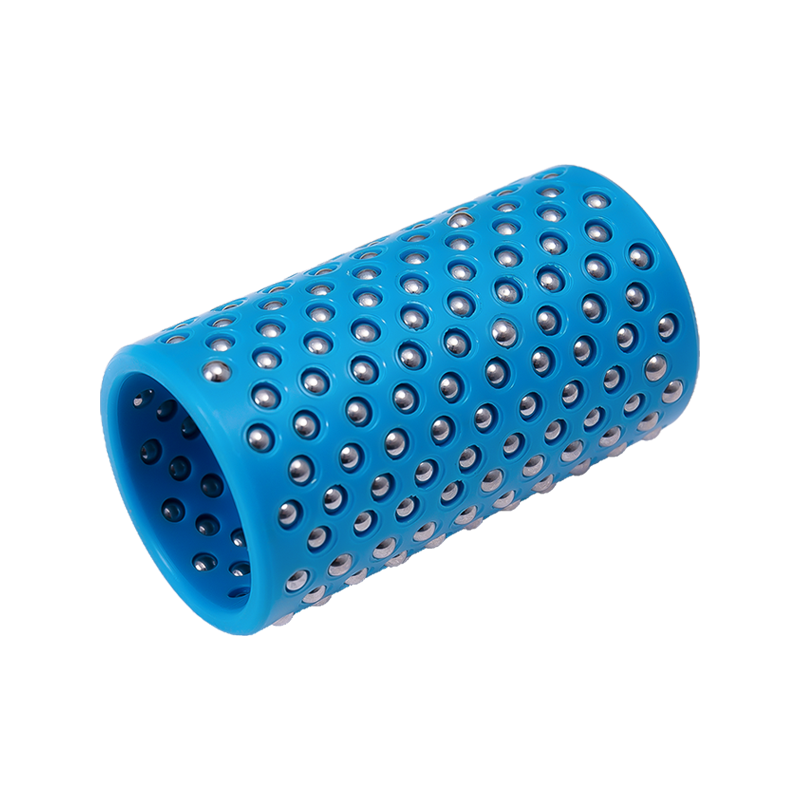

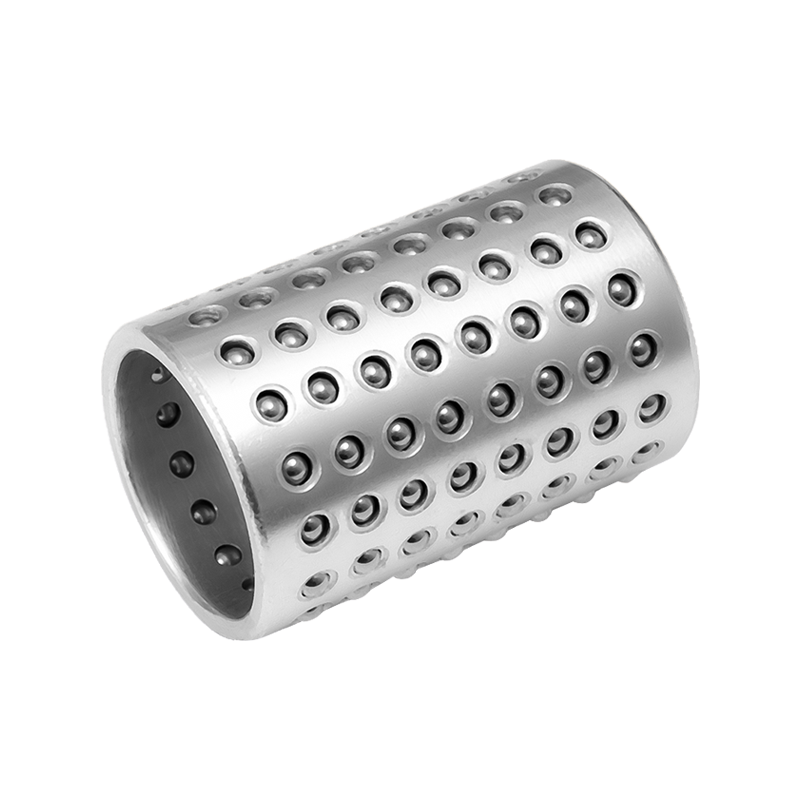

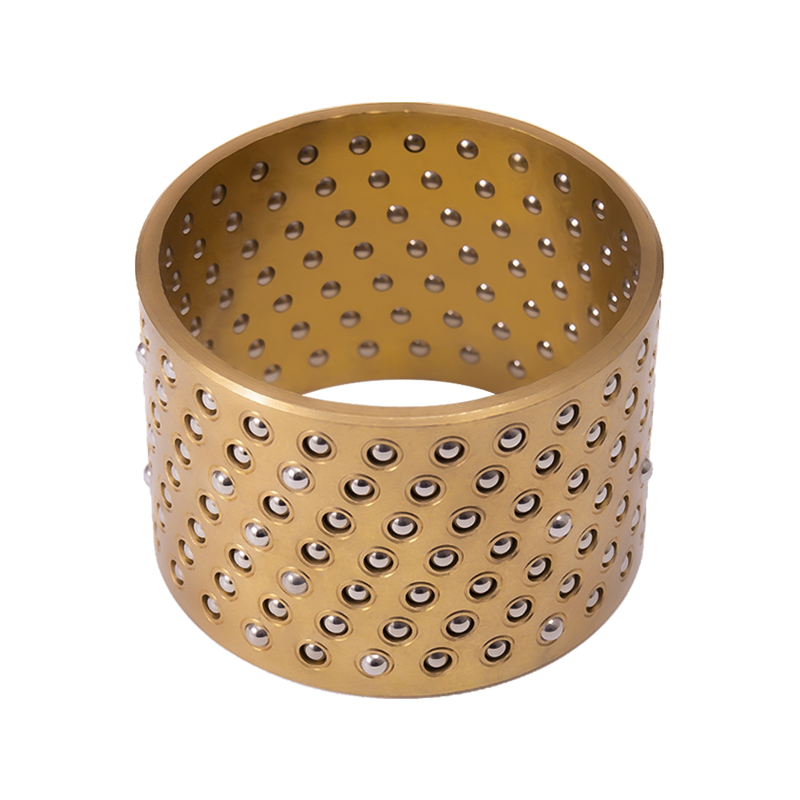

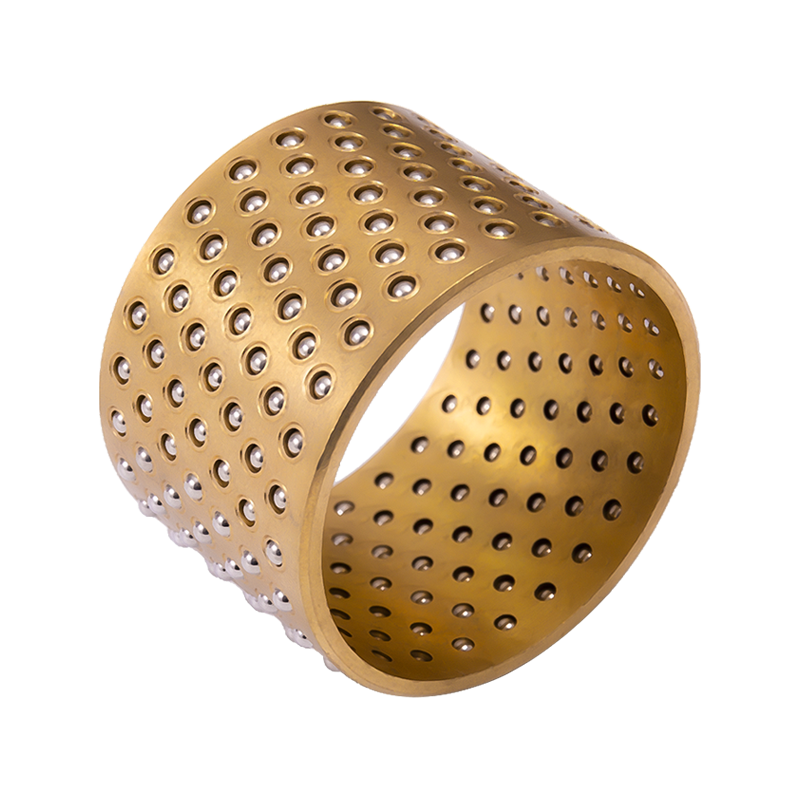

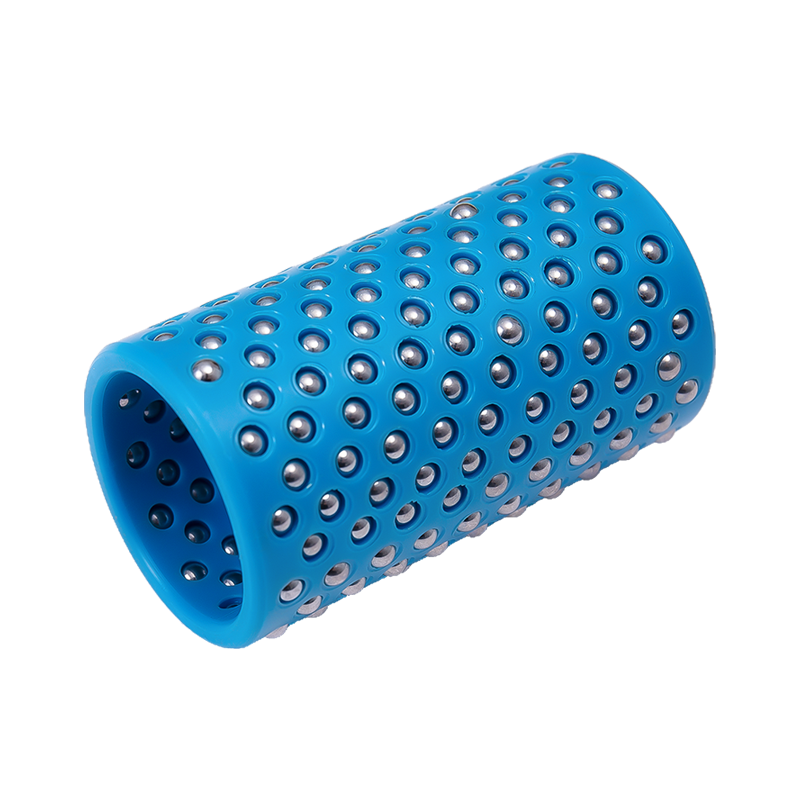

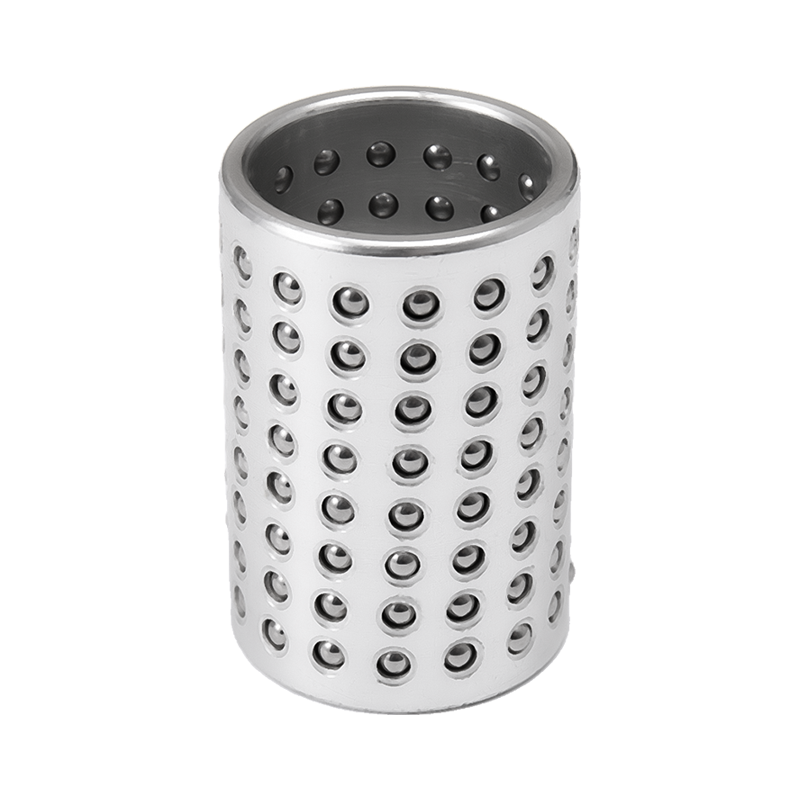

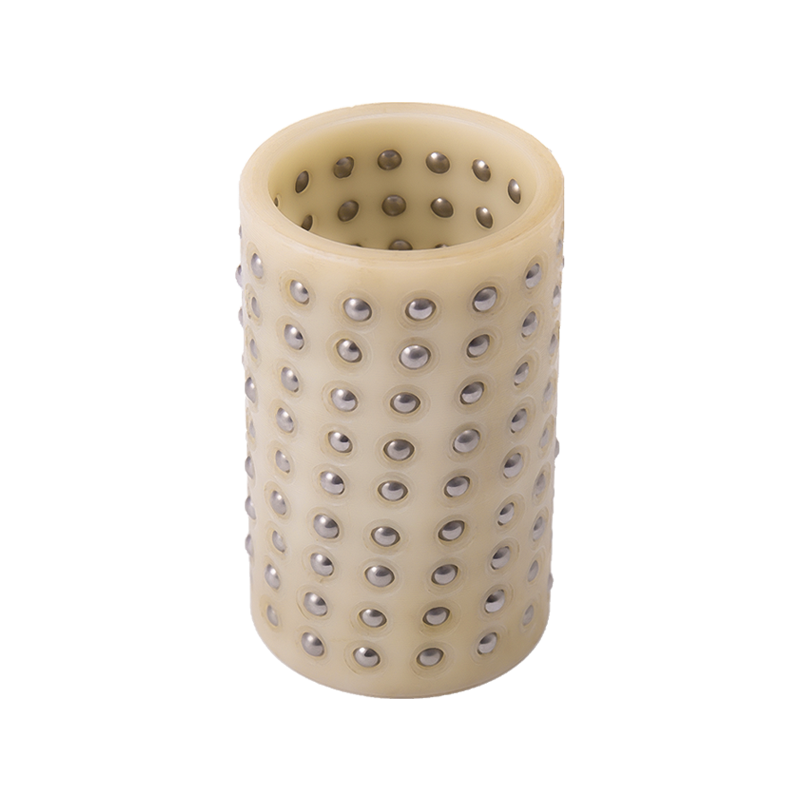

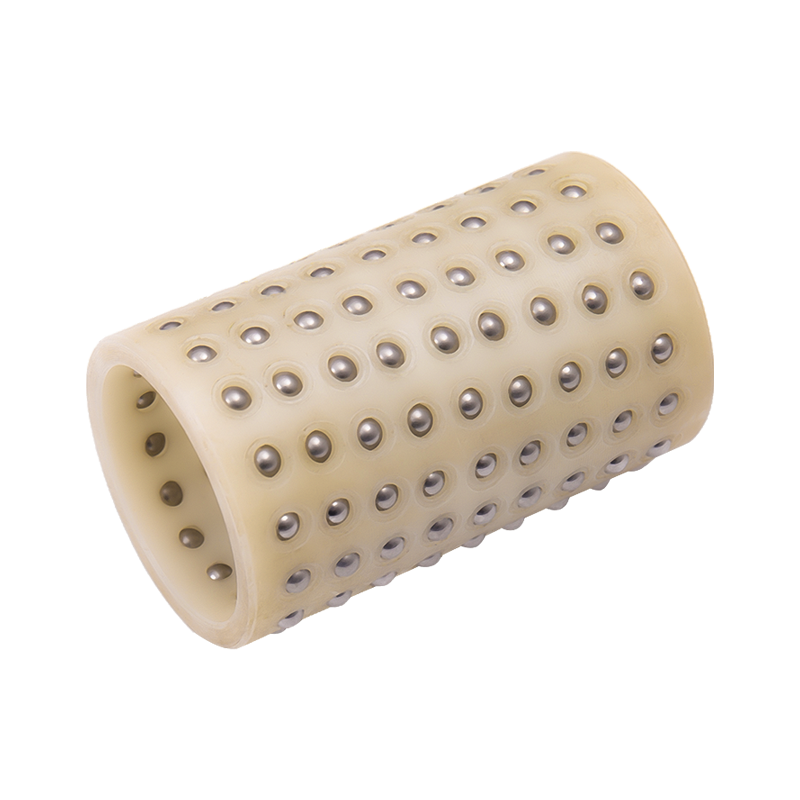

Ang FZH.FZL.FZP.ball retainer ay kasing tanso, aluminyo, POM base. Sila ay machined ilang regular na butas at naka-embed ang bakal-ball sa. Pipigilan ng bagong work-craft ang bola na lumabas sa dati. dahil ang diameter ng bola ay mas malaki kaysa sa kapal ng retainer, kaya ito ay direktang makakaharap sa 90° guide bushing, na magdadala ng mataas na katumpakan na tugma ngayon ang mga item ng ball retainer series ay idinisenyo upang paikutin sa poste, pati na rin mapanatili ang vertical na paggalaw nito. naniniwala kami na ito ay magbibigay sa iyo ng benepisyo ng pagtaas ng katumpakan.

Kalamangan At Paggamit

Dahil ang tradisyunal na work-craft ay may ilang sama ng loob sa pagitan ng bushing na may mga poste, at ang koepisyent ng friction ay mas malaki. ngayon ay binago namin ang mga work-way sa steel-ball nang direkta nang harapan na gabay na bushing.kaya ang katumpakan ay napabuti. binubuo ito ng parehong aktibong roll at lower friction coefficient, ngayon ay malawak na itong ginagamit sa punching machine, die machine, high precision machine na nangangailangan ng rotation at vertical motion.

Hiniling na Mga Naka-install na Spares

1. GUIDE BUSHING:MATERIAL GCrI5,YB9,HEAT TREAMENT HRC62-66,TECHNIQUE CONDITION AYON SA GB/T12446.REQUEST 0.01-0.02mm ANG KARAPATAN NG SURFACE AY
2. GUIDIE POSTS:MATRIALGCrI5,YB9,HEA ANG KARAPATAN NG SURFACE

3. SIZE TEST: ITO AY TESTED NG OUTSIDE MICROMETER & DIAL GAUGE AS USUAL.THE Ymax (Ymax 2d' -Dmin) REQUEST 0.01-0.02mm

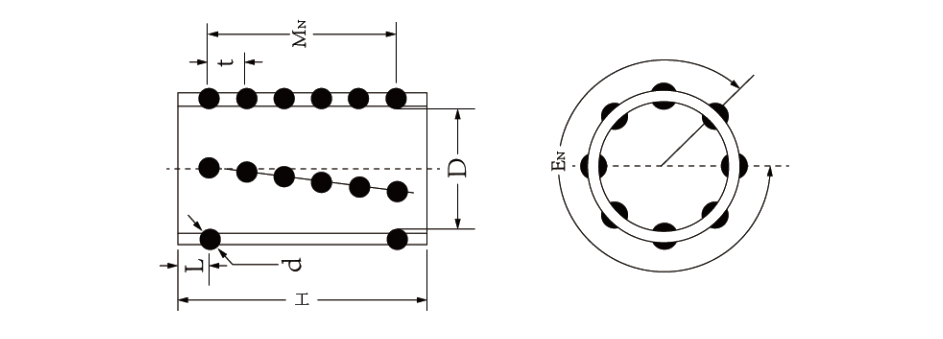

Pagtatalaga	D	H	d	EN	MN	MGA BOLA	t	L
FZ(*)1950	19	50	3	12	8	96	5.5	5.75
FZ(*)1960	19	60			10	120		5.25
FZ(*)2050	20	50			8	96		5.75
FZ(*)2060	20	60			10	120		5.25
FZ(*)2250	22	50		14	8	112		5.75
FZ(*)2260	22	60			10	140		5.25
FZ(*)2360	23	60			10	208		5.25
FZ(*)2475	24	75		16	13	128		4.50
FZ(*)2550	25	50			8	112		5.75
FZ(*)2560		60			10	160		5.25
FZ(*)2575		75			13	208		4.50
FZ(*)2775	27	75			13	208		4.50
FZ(*)2860	28	60	4	14	8	112	6.5	7.25
FZ(*)2875	28	75			11	154		5.00
FZ(*)3060	30	60			8	112		7.25
FZ(*)3075	30	75			11	154		5.00
FZ(*)3260	32	60		16	8	128		7.25
FZ(*)3275		75			11	192		5.00
FZ(*)3390		90			13	208		6.00
FZ(*)3685	36	85			12	192		6.75
FZ(*)3690	36	90	5		13	208	8.0	6.00
FZ(*)3870	38	70			8	128		7.00
FZ(*)3890	38	90			11	176		5.00
FZ(*)4090	40	90			11	176		5.00
FZ(*)4590	45	90		18	11	198		5.00
FZ(*)45110	45	110		18	13	234		7.00
FZ(*)5090	50	90		20	11	220		5.00
FZ(*)50110	50	110		20	13	260		7.00
FZ(*)6090	60	90		22	11	242		5.00
FZ(*)60110	60	110		22	13	286		7.00
FZ(*)80130	80	130		28	15	420		9.00
