HZ-JDB Graphite Copper Sleeve: Copper Alloy Bushings na Walang Pagpapanatili

Ang Zhejiang Huazhou Technology Co., Ltd. ay gumagawa ng HZ-JDB graphite tansong manggas pamilya — copper alloy bushings na may naka-embed na solid graphite lubricant na tumatakbo nang walang oiling sa high-load, intermittent at oscillating motion. Ginagawa namin ang mga ito bilang tagagawa ng China HZ-JDB graphite copper sleeve mula sa aming planta ng Nanxun, Huzhou, na nagbibigay ng karaniwang sukat ng sukatan at custom na configuration para sa mga linya ng produksyon ng sasakyan, water-control gate, plastic na makinarya, punch-press peripheral, turbine at katulad na kagamitan.

Ang hanay ay sumasaklaw sa mga tuwid na manggas, mga flanged na manggas at mga high-hardness na graphite slider. Gumagamit ang bawat variant ng parehong prinsipyo sa pagtatrabaho: ang mga graphite plug na ipinamahagi sa pamamagitan ng bronze o brass matrix ay nagdeposito ng transfer film sa shaft, kaya ang bearing ay nagpapanatili ng mababang friction coefficient kahit na ang grasa o langis ay hindi na mapunan.

Ang Aming HZ-JDB Range at Kung Saan Ang Bawat Uri ay Akma

Nagbibigay kami ng tatlong uri ng produkto sa ilalim ng kategoryang HZ-JDB graphite copper sleeve. Ang pagpili ay depende sa direksyon ng pagkarga, disenyo ng bahay at kung ang application ay nangyayari sa axial na lokasyon o isang sliding interface.

Para sa mga application na nangyayari din ng lubricated interface ng metal, ang aming HZ-090 single metal copper sleeve at HZ-800 bimetal composite bearing cover oil-groove at steel-backed na mga opsyon sa loob ng parehong planta.

Mga Materyal na Grado at Mga Limitasyon sa Paggawa

Gumagamit kami ng mga bushing ng HZ-JDB mula sa ilang mga grado ng tansong haluang metal upang maitugma ang bearing sa kondisyon ng pagkarga, temperatura at pagpapadulas. Ang ibaba sa ibaba ay nagbubuod sa mga pangunahing teknikal na indeks na pinagtatrabahuhan namin kapag naghahanda ng isang panukala.

Ang JDB-1 ay ang aming pangkalahatang layunin na grado para sa pinaghalong dry at oiled na tungkulin, kabilang ang pagkakalantad sa tubig. Ang JDB-2 ay nababagay sa mababang-load, mataas na temperatura ng mga posisyon. Ang JDB-3 ay nakakatipid sa gastos sa pamamagitan ng pagsasama ng isang steel backing na may isang bronze lining. Pinapalitan ng JDB-4 ang JDB-2 kung saan mas mababa ang mga mekanikal na pangangailangan. Ang JDB-5 ay ang fortified grade para sa heavy hoisting support, ngunit ang steel matrix nito ay hindi inilaan para sa tubig, acid o alkali contact.

Mga Laki, Pagpapahintulot at Mga Opsyon sa Configuration

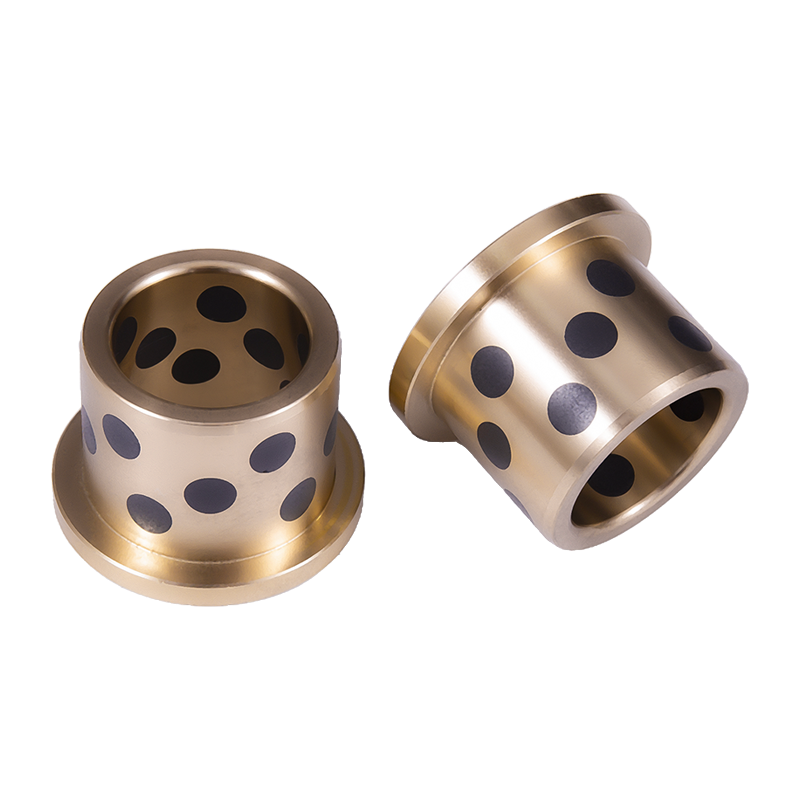

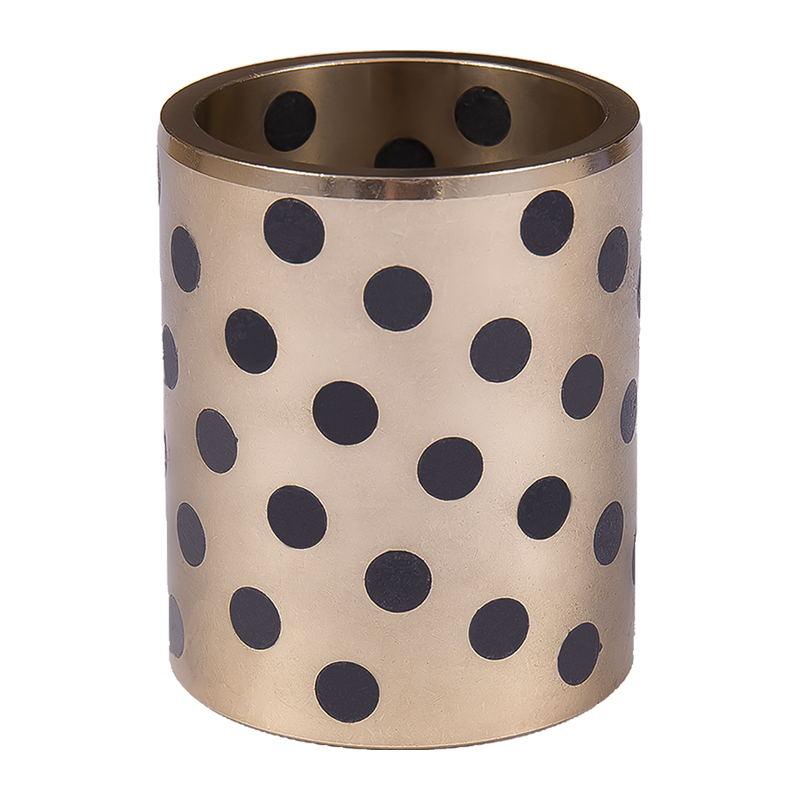

Ang mga straight na manggas ng HZ-JDB ay ginawa sa karaniwang sukat ng sukat mula 8 mm hanggang 150 mm na butas, na may karagdagang sukat na magagamit kapag hiniling. Ang mga flange na manggas ng HZ-JFB ay tumatakbo mula 10 mm hanggang 120 mm na bore na may mga diameter ng flange na tumutugma sa balikat ng pabahay. Ang HZ-JSP graphite slider ay ibinibigay sa mga lapad mula 28 mm hanggang 150 mm at haba mula 75 mm hanggang 350 mm.

• Bore tolerance: F7 para sa mga straight na manggas, na may mga flanged na variant na hawak sa parehong fit class.
• Labas na diameter: m6 para sa press-fit sa isang machined housing.
• Pagpapahintulot sa haba: −0.30 hanggang −0.10 mm sa karaniwang straight sleeves.
• Pattern ng graphite plug: karaniwang pamamahagi o inayos para sa load zone at uri ng paggalaw.
• Mga opsyon sa flange: plain flange, chamfered flange, o flange na may mga mounting hole.
• Surface finish: machined bore at OD, na may opsyonal na oil grooves o lubrication hole.

Gumagawa din kami ng mga pagkakaiba na mas mababang self-lubricating gaya ng HZ-10 self-lubricating bearings at HZ-20 boundary lubricated bearings kapag ang isang proyekto ay naganap ng halo ng mga uri ng bearing mula sa isang supplier.

Pagkasyahin ng Application at Kondisyon sa Proseso

Ang HZ-JDB graphite copper sleeves ay ginagamit kung saan ang mga pagitan ng pagpapadulas ay hindi mapapanatili nang maaasahan. Ang naka-embed na graphite ay nagbibigay ng tuluy-tuloy na solid lubricant film, kaya ang bearing ay patuloy na gumagana sa maalikabok, tuyo o mataas na init na mga kondisyon. Kasama sa mga karaniwang posisyon ang mga linya ng produksyon ng sasakyan at lokomotibo, mga link ng turbine, paggana ng reservoir at mga pinto ng aksidente, makinarya ng plastik, mga punch-press na peripheral, at mga pivot ng construction machine.

Para sa high-load, intermittent o oscillating motion, dinadala ng copper alloy matrix ang compressive load habang binabawasan ng graphite ang friction sa contact surface. Ang thermal conductivity ng Copper ay tumutulong sa pag-alis ng init na nabuo sa bearing interface, na sumusuporta sa matatag na operasyon sa tuluy-tuloy na tungkulin na kagamitan.

Quality Control at Pagtanggap

Ang aming planta ay nagpapatakbo sa ilalim ng isang sistema ng pamamahala ng kalidad at may hawak na sertipikasyon ng IATF16949 para sa supply ng sasakyan. Sinusuri namin ang papasok na tansong haluang metal, kinokontrol ang pagkakalagay ng graphite plug, at sinusuri ang bore, OD at haba laban sa drawing bago i-pack. Para sa mga order ng proyekto, maaari kaming magbigay ng mga rekord ng inspeksyon at mga materyal na materyal kasama ng kargamento.

Karaniwang sinasaklaw ng pagsubok sa pagtanggap ng fit, kondisyon sa ibabaw, pamamahagi ng grapayt at, kung kinakailangan, isang run-in check sa isang sample na batayan. Sumasang-ayon kami sa plano ng inspeksyon kasama ang customer bago ang produksyon upang ang mga inihatid na bushing ay tumutugma sa pagguhit at mga kondisyon sa pagtatrabaho.

Impormasyong Ginagamit Namin Para I-configure ang Iyong Solusyon

Para maghanda ng angkop na panukalang HZ-JDB graphite copper sleeve, kailangan namin ang mga sumusunod na input ng proyekto. Kung mas kumpleto ang data, mas tiyak na matutugma natin ang grade, laki at pattern ng graphite.

• Shaft diameter at housing bore, na may tolerance class.
• Radial load, axial load at direksyon ng paggalaw (umiikot, oscillating o linear).
• Saklaw ng temperatura ng pagpapatakbo at mga kondisyon ng kapaligiran (alikabok, tubig, mga kemikal).
• Bilis at duty cycle, kabilang ang dalas ng pagsisimula.
• Kondisyon ng pagpapadulas: tuyo, may langis, grasa o pinadulas ng tubig.
• Haba ng manggas, kinakailangan ng flange at anumang mga hadlang sa pag-mount.
• Taunang dami at paghahatid ng paghahatid.
• Pagguhit o sample, kung kailangan ng custom na profile.

Ipadala ang mga detalye nito sa pamamagitan ng aming pagtatanong sa produkto at kukumpirmahin namin ang pagbibigay ng grado, mga sukat at layout ng grapayt. Ang mga sample ay ginawa sa loob ng 3 araw, at ang aming pang-araw-araw na output ay umabot sa 500,000 piraso sa mga self-lubricating bearing lines.

Pag-install, Pagpapanatili at Kakayahang Serbisyo

Ang HZ-JDB bushings ay inilalagay sa pamamagitan ng press fit sa isang machined housing. Ang diameter sa labas ng m6 at F7 bore ay lumilikha ng interference na kailangan para hawakan ang manggas nang walang karagdagang mga fastener. Para sa mga flang na uri, ang flang ay umuupo sa harap ng housing at pinipigilan ang paggalaw ng ehe. Inirerekomenda namin ang isang lead-in chamfer sa housing bore upang maiwasang masira ang graphite plugs sa panahon ng pagpupulong.

Sa sandaling naka-install, ang tindig ay hindi naganap ng regular na pagpapadulas. Nakatuon ang mga pagsusuri sa lalim ng pagkasuot, kondisyon ng ibabaw ng baras at anumang senyales ng sobrang init. Dahil ang graphite film ay self-renewing, ang bushing ay patuloy na gumagana kahit na ang paunang lubricant film ay nabalisa. Ang pagpapalit ay sumusunod sa parehong pamamaraan ng press-fit, at nagbibigay kami ng mga ekstrang bushings sa orihinal na drawing.

Mga madalas Itanong

Ano ang pagkakaiba sa pagitan ng HZ-JDB at HZ-JFB?

Ang HZ-JDB ay isang tuwid na cylindrical na manggas para sa mga radial load. Ang HZ-JFB ay nagdaragdag ng pinagsama-samang flange na matatagpuan ang tinig sa axially at naka-access ng load sa isang mas malaking lugar ng pabahay. Parehong gumagamit ng parehong copper-graphite na self-lubricating na prinsipyo.

Maaari bang ganap na matuyo ang HZ-JDB bushings?

Oo. Ang naka-embed na grapayt ay nagbibigay ng solidong pagpapadulas, kaya ang tindig ay gumagana nang walang langis o grasa. Ang dry running ay karaniwan sa maalikabok, mataas na temperatura o hindi naa-access sa mga posisyon kung saan ang pagpapadulas ay hindi praktikal.

Aling grado ang dapat kong piliin para sa mataas na pagkarga at mataas na temperatura?

Pinangangasiwaan ng JDB-1 ang pangkalahatang high-load na tungkulin hanggang 100 N/mm² sa 300 °C. Sinusuportahan ng JDB-5 ang hanggang 250 N/mm² para sa mga heavy hoisting support ngunit hindi para sa tubig, acid o alkali. Sinasaklaw ng JDB-2 at JDB-4 ang mas mababang-load, mataas na temperatura sa mga posisyon.

Gumagawa ka ba ng mga pasadyang laki at mga pattern ng grapayt?

Gumagamit kami ng mga custom na bores, haba, flanges at graphite na mga pamamahagi mula sa mga drawing ng customer. Ang mga karaniwang sukat ng sukat ay sumasaklaw sa 8–150 mm bore para sa mga tuwid na manggas at 10–120 mm para sa mga flanged na uri, na may mga karagdagang laki na magagamit kapag hiniling.

Anong impormasyon ang kailangan mo para sa isang panipi?

Mga sukat ng baras at pabahay, pagkarga, bilis, temperatura, kondisyon ng pagpapadulas, dami at iskedyul ng paghahatid. Tinutulungan kami ng drawing o sample na kumpirmahin ang eksaktong configuration. Sumasagot kami sa mga katanungan sa loob ng 12 oras ng araw ng trabaho.

Paano nakaimpake at naihatid ang mga bushings?

Ang mga bushes ay naka-pack upang maprotektahan ang mga machined surface at graphite plugs sa panahon ng transportasyon. Kinukumpirma namin ang saklaw ng packaging, pag-label at pagpapadala ng kasama ng order, at maaaring magsama ng mga talaan ng inspeksyon at mga materyal para sa mga pagpapadala ng proyekto.
