HZ-EP Engineering na plastik na tindig Mga Tagagawa

Ano ang HZ-EP Engineering Plastic Bearings

Ang HZ-EP bearings ay mga plain sliding elements na nabuo mula sa engineering thermoplastics sa pamamagitan ng injection molding, na may fiber reinforcement at solid lubricant fillers kung saan hinihingi ito ng tungkulin. Dahil ang geometry ay nagmula sa isang amag sa halip na isang machining cycle, maaari tayong gumawa ng mga ribs, flanges, oil o grease pockets, snap feature at non-circular bores na magastos sa bronze o steel.

Ang materyal na matrix ay nagdadala ng pampadulas, kaya ang tindig ay natuyo o may hangganan lamang na nagpapadulas. Ang friction ay nananatiling mababa sa parehong tuyo at lubricated na mga kondisyon, at ang polymer ay pinahihintulutan ang mahalumigmig, asin at medyo kemikal na mga kapaligiran kung saan ang isang metal bush ay kaagnasan. Ang mababang density ay binabawasan din ang umiikot na masa at ipinadalang ingay.

Kung Saan Nababagay ang Saklaw

• Mga bahagi ng sasakyan — mga bisagra ng upuan, mga pivot ng pedal, mga trangka at mga linkage point, mga mount sa motor at mga posible sa loob.
• Makinarya sa industriya — conveyor drive, packaging at labeling lines, cam followers sa low-speed rotary joints.
• Mga kagamitang medikal at laboratoryo — mga assemblies na kinokontrol ng halumigmig, centrifuges at mga instrumento kung saan hindi katanggap-tanggap ang kontaminasyon ng pampadulas.
• Pang-agrikultura at panlabas na kagamitan — mga pivot point at linkage na nakalantad sa alikabok, washdown at lagay ng panahon.

Ang aming HZ-EP produkto Range

Ang pamilya ng HZ-EP ay inayos ayon sa uri ng paggalaw at istilo ng pag-mount, kaya maaaring itugma ang isang proyekto sa karaniwang geo bago talakayin ang anumang tooling.

Mga Materyales at Kritikal na Pagtutukoy

Ang karaniwang HZ-LIN film at precision grades ay gumagamit ng high-strength engineering plastic matrix gaya ng POM o PA66, na pinatibay ng mga fibers at nilagyan ng solid lubricants kabilang ang PTFE at graphite. Ang lubricant ay unti-unting nilalabas sa ilalim ng paggalaw, na nagpapanatili sa friction coefficient sa rehiyon na 0.05–0.15 sa humigit-kumulang −40 °C hanggang 120 °C at sumusuporta sa mga dynamic na halaga ng PV hanggang sa humigit-kumulang 1.5 MPa·m/s.

• Static compressive strength — hanggang sa humigit-kumulang 120 MPa para sa reinforced film grades.

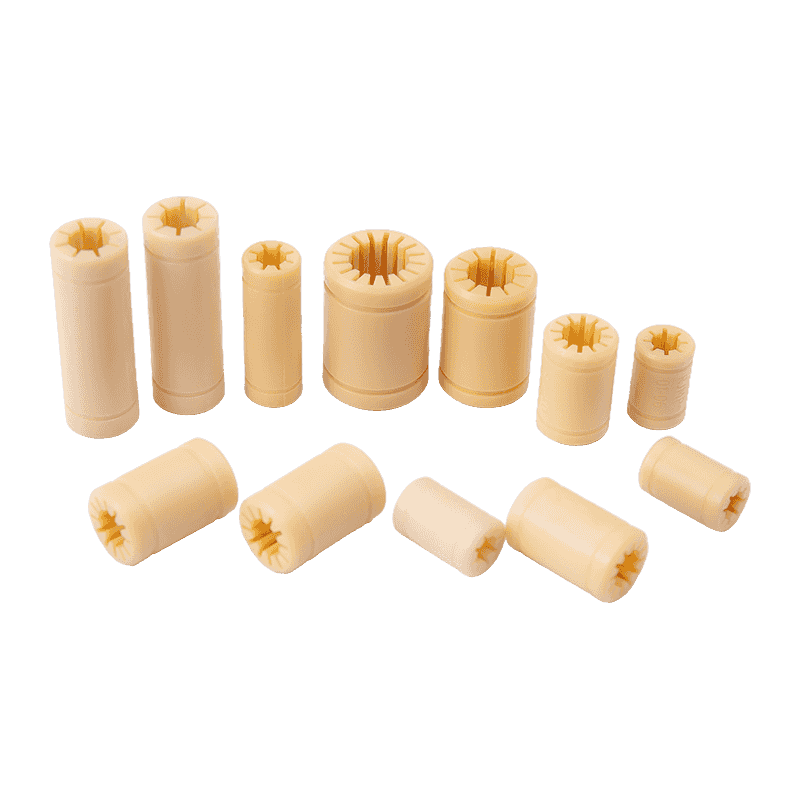

• Precision bore tolerance — Ang HZ-LIN precision bushes ay hinahawakan sa humigit-kumulang ±0.02 mm na may bore roughness Ra ≤ 0.8 µm para pigilan ang stick-slip.
• Pagsipsip ng paggawa — mas mababa sa 0.5% para sa precision grade, pinapanatili ang mga sukat na stable sa humidity-controlled na kagamitan.
• Angkop sa pabahay — precision bushes ay dimensyon para sa H7 housings at press-fit installation.
• Mag-load ng mga rating — Ang mga kapasidad ng katalogo ay naglilista ng dynamic at static na kapasidad ng pagkarga sa bawat laki ng bore, halimbawa LIN-00-20 sa 1125 N dynamic at 7875 N static.

Dahil ang polymer ay chemically inert at non-porous, lumalaban ito sa oxidation, dilute acids at saline exposure, at hindi sumusuporta sa microbial growth — na may kaugnayan sa food-adjacent at medical assemblies. Ang mga matitigas na contaminant ay naka-embed sa ibabaw sa halip na i-scoring ang shaft.

Bilis, Pag-load at Thermal na Gawi

Ang mga thermoplastic ay kumikilos nang iba mula sa tanso sa ilalim ng bilis. Ang init na nabuo sa sliding interface ay dapat umalis sa shaft at housing, kaya bumaba ang pinapayagang PV habang patuloy na tumataas ang bilis at habang lumalapit ang ambient temperature sa limitasyon ng materyal. Sinusukat namin ang bearing upang ang produkto ng contact pressure at sliding velocity ay mananatili sa loob ng materyal na sobre sa aktwal na duty cycle, hindi sa isang nominal na peak.

Ang dimensional na katatagan sa ilalim ng init ay isang tunay na kalamangan: ang polimer ay hindi lumalawak tulad ng metal, kaya ang clearance ay nananatiling predictable at ang panganib sa pag-agaw mula sa thermal growth ay nabawasan. Binabasa din ng istruktura ang harmonic vibration, na nagpapababa ng ingay at resonance sa mga makinang may katumpakan.

Mga Pagpipilian sa Pag-configure

Sa loob ng pamilyang HZ-EP inaayos namin ang grado ng materyal, kapal ng pader, bore tolerance band, flange form, lubrication pockets, sealing lips at end chamfers para umangkop sa assembly. Kasama sa mga karaniwang desisyon sa pagsasaayos ng:

• Base resin at filler package — walang laman, fiber-reinforced, o solid-lubricant load.
• Bore at outside diameter tolerance class na tumugma sa shaft fit at housing bore.

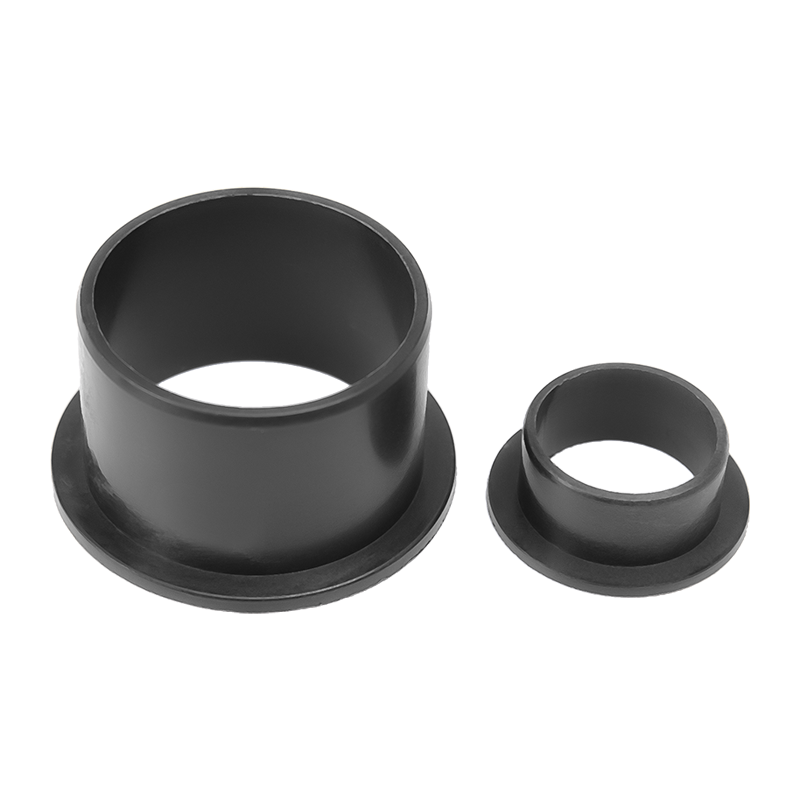

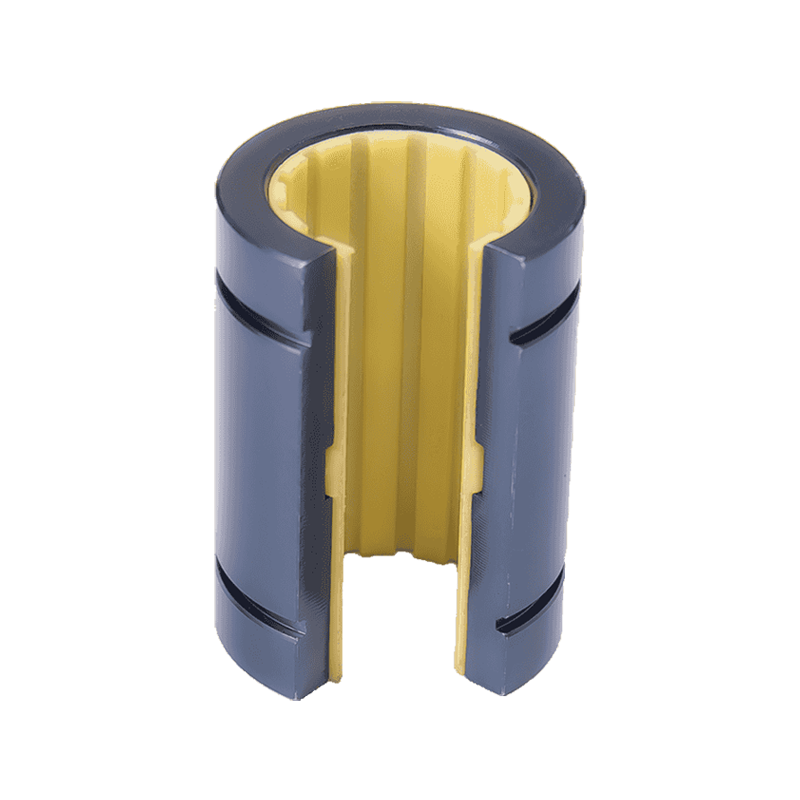

• Plain, flanged, selyadong o linear sliding geometry.
• Mga butas ng langis, mga ukit ng grasa o mga pocket na may pattern na diyamante kung saan available ang boundary lubrication.
• Kulay at pagmamarka para sa pagkakakilanlan ng linya ng pagpupulong.

Kung saan ang isang karaniwang laki ng catalog ay hindi magkasya, sinusuri namin ang isang guhit at kinukumpirma kung ang isang umiiral na amag ay maaaring iakma o isang bagong tool ay kinakailangan. Ang mold tooling ay gaganapin sa loob ng bahay, na nagpapaikli sa landas mula sa pagguhit hanggang sa unang artikulo.

Pag-install, Pagpupulong at Pagsasama ng Linya

Ang HZ-EP bearings ay idinisenyo para sa diretsong press-fit assembly na may kaunting pressure, na binabawasan ang panganib ng bore distortion sa linya. Ang mga marka ng katumpakan ay katugma sa mga pabahay ng H7; ang mga sliding film grade ay binibigyan ng base-hole assembly drawings para sa housing bore, groove width at retention features ay maaaring ma-machine para tumugma.

Para sa naunang pagpupulong maaari naming tukuyin ang mga lead-in chamfer, retention shoulder at orientation feature, at ibigay ang dimensional na ulat na kailangang itakda ang press force at stroke. Ang shaft finish ay mahalaga gaya ng bearing: ang isang ground, hardened shaft sa Ra 0.2–0.8 µm range ay nagbibigay ng pinaka-stable na friction behavior, habang ang napaka-rough shafts ay nagpapabilis sa pagkasira.

Quality Control at Pagtanggap

Gumagana ang produksyon sa higit sa 280 set ng mga espesyal na kagamitan na may 50 na linya ng produksyon, na sinusuportahan ng mga in-house na hulma at isang teknikal na club na may higit sa 150 katao. Sinasaklaw ng dimensional na inspeksyon ang diameter ng bore, diameter sa labas, kapal ng pader, geometry ng flange at haba laban sa napagkasunduan na pagguhit.

• Unang-artikulo inspeksyon at dimensional na ulat bago ang batch release.
• Materyal at batch traceability sa pamamagitan ng paghubog at pagtatapos.
• Ang mga sampling plan ay napagkasunduan sa bawat proyekto para sa mga kritikal na katangian.
• Available ang dokumentasyon ng sertipikasyon para sa mga programang automotive at pang-industriya, kabilang ang IATF16949 at mga talaan ng sistema ng pamamahala ng kalidad.

Ang mga pamantayan sa pagtanggap ay naayos sa pagguhit at plano ng inspeksyon bago ang produksyon, kaya ang magkabilang panig ay makikita sa parehong mga katangian sa parehong paraan.

Impormasyong Ginagamit Namin Para I-configure ang Iyong Solusyon

Upang lumipat mula sa isang pagtatanong papunta sa isang matatag na pagsasaayos at panipi, nagtatrabaho kami mula sa data ng pagpapatakbo sa ibaba. Kung ang isang halaga ay hindi pa naayos, maaari kaming magmungkahi ng panimulang punto at kumpirmahin ito laban sa aplikasyon.

Pagpapanatili, Spares at Serviceability

Ang self-lubricating na HZ-EP bearings ay nag-aalis ng grease line, ang re-lubrication interval at ang nagdulot ng downtime. Sa serbisyo, ang pagsusuot ay progresibo at predictable; Ang kapalit ay isang press-out at press-in na operasyon gamit ang parehong housing bore. Pinapanatili namin ang mga talaan ng amag upang ang mga paulit-ulit na order ay kopyahin ang orihinal na geometry, at maaari kaming magbigay ng mga kapalit na batch laban sa orihinal na sanggunian sa pagguhit.

Para sa mga programang high-volume, inirerekumenda namin ang pagkakaroon ng tinukoy na ekstrang dami sa site ng customer sa halip na umasa sa mga emergency na pagpapadala, at maaari kaming mag-package ng mga bahagi sa line-ready kit o bulk container upang makuha ang proseso ng pagtanggap.

Saklaw ng Dokumentasyon, Pag-iimpake at Paghahatid

Ang bawat order ay sinamahan ng dokumentasyong napagkasunduan sa yugto ng panipi: mga dimensional na ulat, materyal na deklarasyon at mga kopya ng sertipikasyon kung saan kinakailangan ng programa ang mga ito. Tinukoy ang packaging sa bawat bahagi — mga bulk bag, layer tray o indibidwal na proteksyon para sa mga precision bores — upang ang mga bahagi ay dumating nang walang pinsala sa ibabaw.

Ang saklaw ng paghahatid ay nakumpirma sa pamamagitan ng pagsulat bago ang produksyon, na sumasaklaw sa dami, packaging, pagmamarka at mga dokumento ng inspeksyon na kasama. Ang mga sample ay ginawa sa loob ng tatlong araw para sa karaniwang configuration, na nagbibigay-daan sa isang fit at function check bago mag-commit sa isang buong batch.

Mga madalas Itanong

Maaari bang ganap na matuyo ang mga bearings ng HZ-EP?

Oo. Ang solid lubricant sa polymer matrix ay nagbibigay ng sliding interface, kaya walang panlabas na grasa o langis ang kinakailangan. Ang dry running ay ang normal na kondisyon para sa film at precision grades; kung saan mayroong grease groove o oil hole, naroroon ito para pahabain ang buhay sa ilalim ng mas mataas na tungkulin ng PV, hindi bilang isang mandatoryong kinakailangan.

Anong shaft finish at tolerance ang dapat magkaroon ng mating shaft?

Ang ground shaft sa Ra 0.2–0.8 µm range ay nagbibigay ng pinaka-stable na friction at wear na gawi. Dapat basahin ang shaft tolerance kasama ng bore tolerance band sa catalog table, dahil ang running clearance ay ang pagkakaiba sa pagitan nila. Kinukumpirma namin ang pares laban sa pagguhit bago ilabas.

Paano ako pipili sa pagitan ng precision bush at ng sliding film?

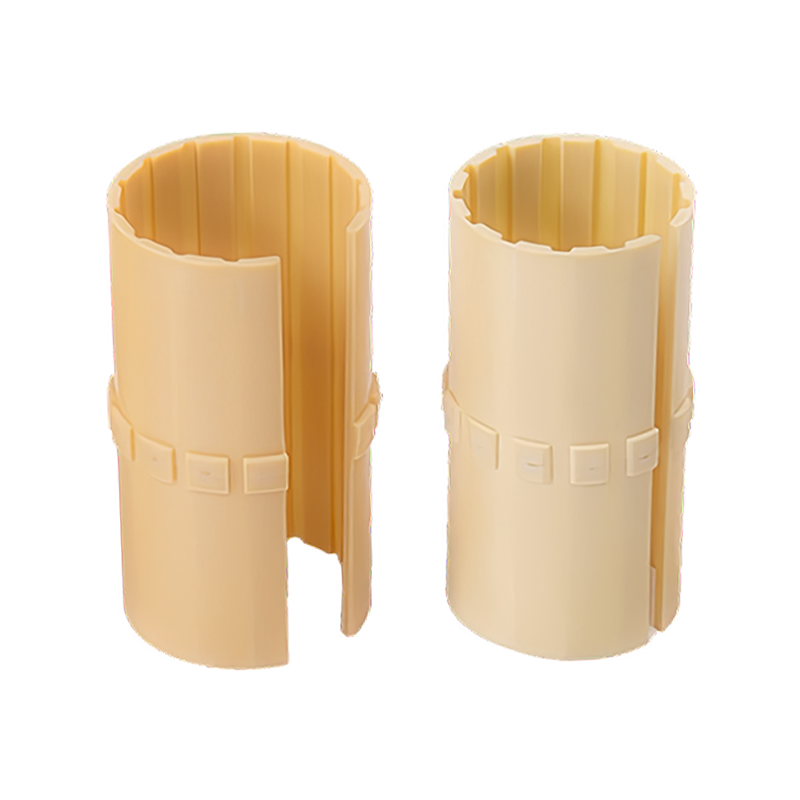

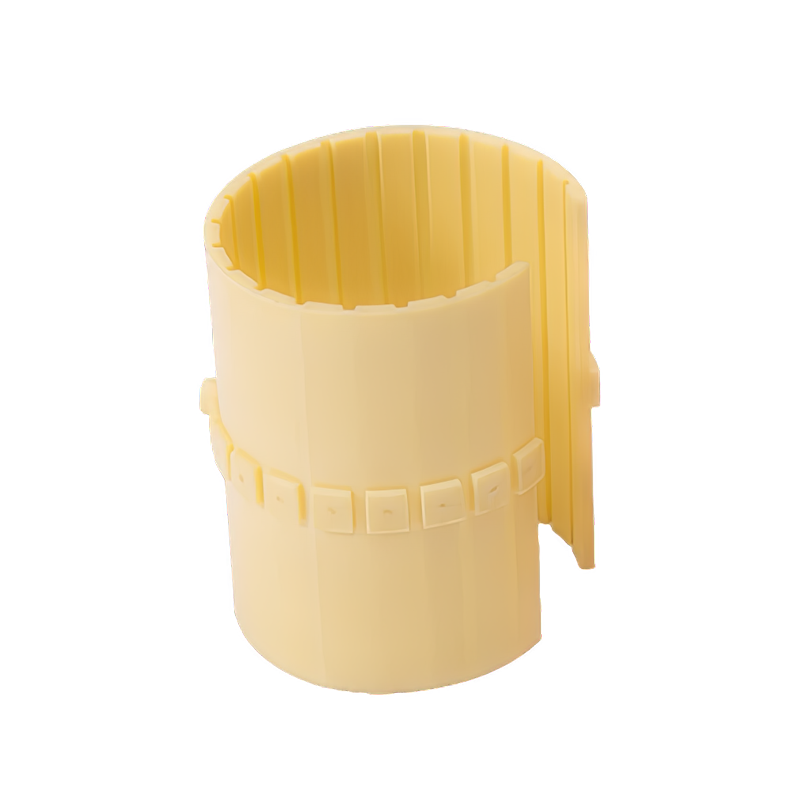

Ang precision bush ay isang molded o machined component na may tight bore tolerance at makapal na pader, na angkop sa press-fit installation sa isang H7 housing at sa oscillating o micro-motion duty. Ang sliding film ay isang manipis na pader na nakabalot na elemento para sa mas malalaking housing bores at mas murang assemblies, at available sa mga plain at sealed na bersyon.

Makakagawa ka ba ng hindi karaniwang sukat o geometry?

Oo. Gamit ang in-house mold tooling at isang teknikal na team na may higit sa 150 katao, iniangkop namin ang mga kasalukuyang molde o bumuo ng mga bago para sa mga non-circular bores, flanges, retention feature at sealing lips. Ipadala ang drawing kasama ang operating data at kukumpirmahin namin ang pagiging posible at ang ruta ng tooling.

Ano ang karaniwang lead time para sa mga sample at produksyon?

Ang mga sample para sa karaniwang pagsasaayos ay ginawa sa loob ng tatlong araw. Ang timing ng produksyon ay depende sa kung magagamit ang kasalukuyang tooling o kailangan ng isang bagong amag, at nakumpirma sa quotation kapag naayos na ang drawing at taunang volume.

Aling mga dokumento ang kasama ng isang kargamento?

Ang dokumentasyon ay napagkasunduan sa bawat programa at maaaring magsama ng mga ulat ng dimensional na inspeksyon, materyal na deklarasyon at kopya ng sertipikasyon. Ang eksaktong hanay ay nakalista sa kumpirmasyon ng order upang malaman ang pagtanggap ng inspeksyon kung ano ang aasahan.
