Ang HZ20 High-Tin Aluminum Porous Sintered Copper Bearing ay idinisenyo para makapaghat...
Mga Katangian ng Application Ang ganitong uri ng materyal ay may mahusay na oil...
Ang HZ-20 series na high-tin aluminum bearings ay inengineered para magbigay ng superior wear resistance, mataas na load capacity, at mahusay na anti-friction properties. Ang mga bearings na ito ay ginawa gamit ang isang mataas na nilalaman ng lata, na tinitiyak ang natitirang pagganap sa hinihingi na mga kapaligiran tulad ng high-speed at heavy-load na makinarya.
Ang HZ-20 series bearings ay perpekto para sa mga application na nangangailangan ng tibay at mahabang buhay, kabilang ang pang-industriya na kagamitan, automotive engine, at marine machinery. Sa kanilang mahusay na thermal conductivity at corrosion resistance, nag-aalok sila ng maaasahan at mahusay na operasyon, binabawasan ang mga pangangailangan sa pagpapanatili at pagpapahaba ng buhay ng serbisyo sa malupit na mga kondisyon.
Ang Zhejiang Huazhou Technology Co., Ltd. ay isang gumagawa ng self-lubricating at composite plain bearings na nakabase sa China. Ang aming HZ-20 mataas na tin aluminyo tindig sakop ng range ang bimetal composite bushes at porous sintered copper bearings na binuo sa isang high-tin aluminum alloy working layer para sa medium at low-load na mga makina, compressor, gear pump at pangkalahatang mabigat na makinarya.
Ang HZ-20 ay isang bimetal composite bearing family. Ang isang high-tin na aluminum alloy na layer (AlSn20Cu1, karaniwang 0.2–0.5 mm) ay idinidikit sa isang low-carbon steel backing, at sa porous na sintered na variant ang isang intermediate sintered copper layer ay nagpapabuti sa pamamahagi ng langis at pag-aalis ng init. Ang steel backing ay nagdadala ng mekanikal at thermal load; ang aluminum-tin layer ay nagbibigay ng conformability, embeddability, anti-seizure behavior at corrosion resistance laban sa lubricating oils.
Dahil ang working layer ay hindi nangyayari ng electroplated anti-friction alloys, ang bearing ay maaaring gamitin nang direkta sa flexible-shaft at reworked-bore na mga application. Ang panlabas na diameter ay precision-machined para sa isang tinukoy na press fit, at ang panloob na bore ay maaaring muling i-machine pagkatapos ng pag-install upang tumugma sa shaft clearance na kinakailangan ng assembly.
Sinasaklaw ng dalawang ibinigay na variant ng karamihan sa mga katanungan sa HZ-20. Ang pagpili ay depende sa antas ng pagkarga, diskarte sa pagpapadulas at kung ang bore ay muling gagawin pagkatapos ng pagpindot.
| Variant | Istruktura | Karaniwang Pagkasyahin | Mag-load / Temp |
|---|---|---|---|
| HZ20 High-tin aluminum porous sintered copper bearing | AlSn20Cu1 layer porous sintered copper low-carbon steel backing | Mga makinang katamtaman hanggang mababa ang karga, mga mekanikal na sistema ng pag-andar ng langis | Hanggang sa 50 MPa; serbisyong may langis |

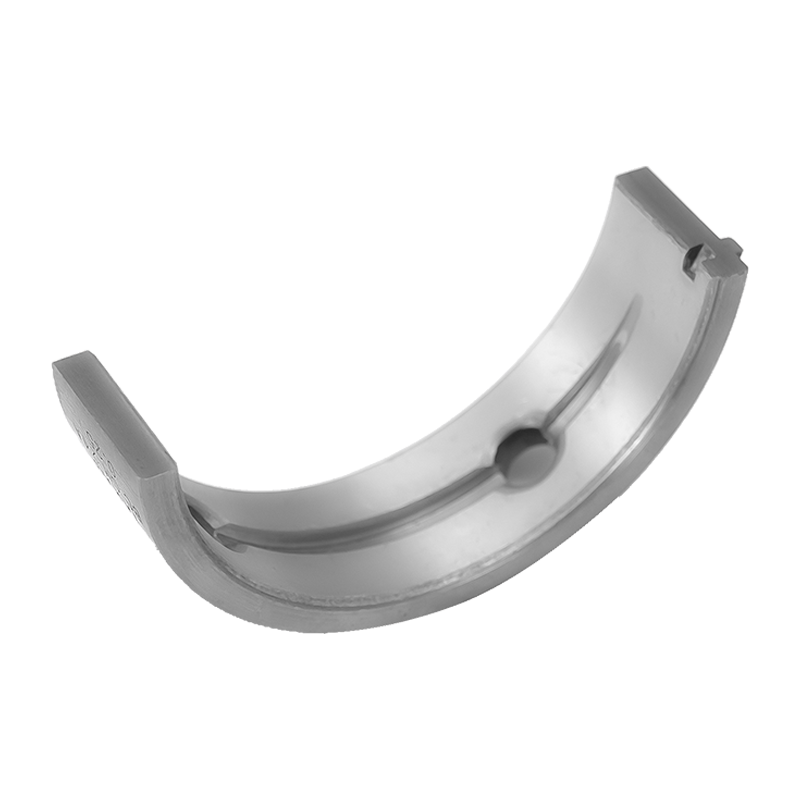

| HZ21 High-tin aluminum bearing bush | AlSn20Cu1 layer na may low-carbon steel backing | Crankshaft bearings para sa mga air compressor, medium/low-load na makina | Hanggang sa 50 MPa; makunat >150 MPa, ani >90 MPa |
Ang parehong mga variant ay may parehong alloy system at maaaring palitan sa maraming housings, ngunit ang porous sintered grade ay mas gusto kung saan mahalaga ang oil film retention at ang solid bimetal bush ay mas gusto kung saan ang bore ay finish-machined on site.
Ang HZ-20 bearings ay tinukoy kung saan ang lakas ng fatigue, wear resistance at oil corrosion resistance ay dapat manatili sa ilalim ng pabagu-bagong pagkarga. Kasama sa mga tipikal na pag-install ng panloob na combustion engine main at connecting-rod positions, air compressor crankshafts, gear pumps, forging at metallurgical machinery, mining at construction equipment, hydropower units at rolling mill stand.
Ang materyal ay pinahihintulutan ang hangganan ng mga kondisyon ng pagpapadulas at pasulput-sulpot na supply ng langis. Sa ilalim ng grease lubrication ang buhay ng serbisyo ay nakasalalay sa halaga ng PV: sa humigit-kumulang 2.5 MPa·m/s buhay ay nasa 200 oras, habang nasa 0.1 MPa·m/s maaari itong lumampas sa 10,000 oras. Ang mga pagitan ng pagpapadulas ay karaniwang halos kalahati ng inaasahang buhay ng serbisyo, kaya ang PV na 2.5 MPa·m/s ay tumutugma sa muling pag-oiling sa humigit-kumulang 100 oras na pagitan.
Kinukumpirma namin ang pangwakas na geometry laban sa pagguhit ng pabahay bago ang produksyon, dahil ang interference ng press-fit at ang post-installation na bore clearance ay tumutukoy sa parehong running clearance at ang pagod na buhay ng assembly.
Sinusubaybayan ang produksyon mula sa huling pagpili ng hilaw na materyal hanggang sa inspeksyon. Ang papasok na haluang metal at bakal ay sinusuri ayon sa espesipikasyon, ang pagbubuklod sa pagitan ng aluminum-tin layer at ang steel backing ay kinokontrol sa panahon ng rolling at sintering, at ang mga natapos na bushes ay siniyasat para sa mga sukat, kapal ng pader at kondisyon sa ibabaw. Ang mga fatigue tester, mga simulator ng pagsusuot at mga metallographic analyzer ay ginagamit upang i-verify ang istrukturang metalurhiko at ang gawi ng pagsusuot ay tumutugma sa sample.
Para sa supply ng proyekto, sumasang-ayon kami sa mga item sa inspeksyon at pamantayan sa pagtanggap sa customer bago ang unang batch, at pinapanatili namin ang mga talaan ng inspeksyon upang maihambing ang mga paulit-ulit na order laban sa orihinal na paglabas.
Ang HZ-20 bushes ay inilalagay sa pamamagitan ng press fit sa isang H7 housing bore. Ang panlabas na diameter ay machined upang magbigay ng interference; ang labis na panghihimasok ay maaaring masira ang bore, habang ang hindi sapat na interference ay mas mataas sa bush na gumapang. Pagkatapos ng pagpindot, ang inner bore ay maaaring reamed o bored sa tinukoy na running clearance, na kung saan ay partikular na kapaki-pakinabang kung saan ang housing distorts sa panahon ng assembly.
Ang pananatili ay batay sa pagitan ng pagpapadulas na nagmula sa gumaganang halaga ng PV. Dahil ang layer ng aluminyo-tin ay lumalaban sa kaagnasan ng langis, pinahihintulutan ng bush ang mga pinahabang agwat sa pagitan ng muling pag-oiling kumpara sa plain bronze. Ang pagpapalit ay sumusunod sa parehong pamamaraan ng press-fit, at ang steel backing ay nagbibigay-daan sa bush na ma-extract at ma-refit nang hindi nasisira ang housing sa normal na serbisyo.
Para maghanda ng configuration at quotation, nagtatrabaho kami mula sa data ng application sa halip na isang catalog number lang. Hinahayaan tayo ng mga sumusunod na input na piliin ang variant, kapal ng pader, mga tampok ng pagpapadulas at akma.
| Input | Bakit Namin Kailangan Ito |
|---|---|
| Ang diameter ng shaft sa housing bore | Itinatakda ang kapal ng pader, OD tolerance at press-fit interference |
| kailangan ang haba ng bush at flange | Tinutukoy ang lugar na nagdadala ng pagkarga at lokasyon ng ehe |
| Radial load sa halaga ng PV | Kinukumpirma ang 50 MPa na limitasyon at hinuhulaan ang buhay ng serbisyo |
| Bilis at temperatura ng pagpapatakbo | Sinusuri ang rehimen ng thermal at pagpapadulas |
| Uri ng pampadulas at paraan ng supply | Pumipili ng mga butas ng langis, mga uka o mga bulsa |
| Ang materyal ng baras at katigasan | Kinukumpirma ang pagiging tugma ng counterface at balanse ng pagsusuot |
| Taunang dami at pattern ng paghahatid | Plano tooling, laki ng batch at packaging |
| Mga kinakailangan sa inspeksyon at dokumentasyon | Tinutukoy ang package ng pagtanggap na inilabas kasama ng mga kalakal |
Kung saan ang duty cycle ay lumalayo sa mga kondisyon ng makina na may langis, ang ibang pamilya sa aming hanay ay maaaring mas angkop. HZ-800 bimetal composite bearing Ang lead-bronze lining para sa mga lubricated na pang-industriyang application, habang ang HZ-10 na self-lubricating bearings ay gumagana nang walang panlabas na lubrication sa mga mas mababang posisyon ng load. Sinusuri namin ang working point kasama ang customer at inirerekomenda ang pamilya na tumutugma sa diskarte sa pag-load, bilis at pagpapadulas.
Ang aming HZ-20 at HZ21 bushes ay na-rate para sa maximum na kapasidad ng pagkarga na 50 MPa sa tuluy-tuloy na serbisyong may langis na lubricated. Ang aktwal na pinahihintulutang pagkarga ay nakasalalay sa halaga ng PV, ang tigas ng baras at ang temperatura ng pagpapatakbo, kaya kinukumpirma namin ang punto ng pagtatrabaho bago ilabas ang isang disenyo.
Oo. Ang panlabas na diameter ay precision-machined para sa press fit, at ang panloob na bore ay maaaring i-rework pagkatapos mai-install ang bush. Nagbibigay-daan ito sa running clearance na maitakda pagkatapos ng anumang pagbaluktot sa housing na dulot ng pagpindot, na karaniwan sa mga assemblies ng engine at compressor.
Hindi. Ang AlSn20Cu1 high-tin aluminum layer ay nagbibigay ng anti-friction at anti-seizure na performance, kaya walang wear-resistant alloy plating ang kinakailangan sa working surface. Pinapasimple nito ang produksyon at iniiwasan ang panganib sa proseso na nagagawa sa plating.
Ang pagitan ng pagpapadulas ay halos kalahati ng inaasahang buhay ng serbisyo sa halaga ng operating PV. Sa isang PV na humigit-kumulang 2.5 MPa·m/s ang buhay ng serbisyo ay nasa pagkakasunud-sunod ng 200 oras, kaya ang muling pag-oil sa humigit-kumulang 100-oras na pagitan ay angkop. Ang mas mababang halaga ng PV ay nagpapalawak ng parehong buhay at pagitan.
Ang standard fit ay shaft f7 at housing H7, na may kapal ng pader mula 2.4 mm hanggang 8 mm depende sa laki ng bore. Kinukumpirma namin ang interference at clearance laban sa pagguhit ng bahay bago ang produksyon.
Ang karaniwang backing ay low-carbon steel. Depende sa application maaari din kaming magbigay ng bronze backing, stainless steel backing at lead-free na komposisyon. Ang materyal na sistema ng hanay ng HZ-20 ay sumusunod sa EU End-of-Life Vehicle Directive 2000/53/EC na kinakailangan.
