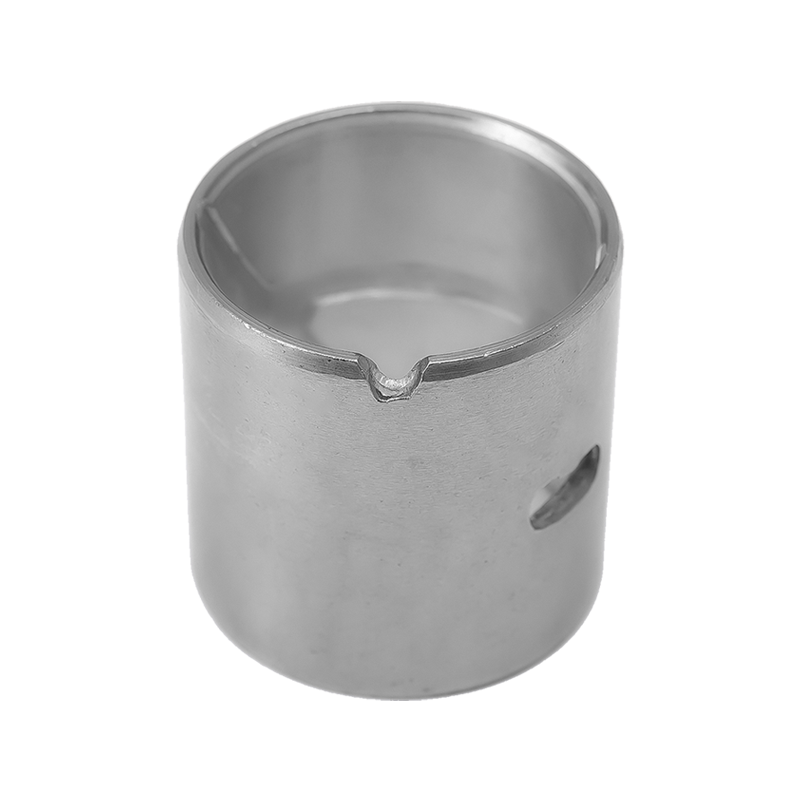

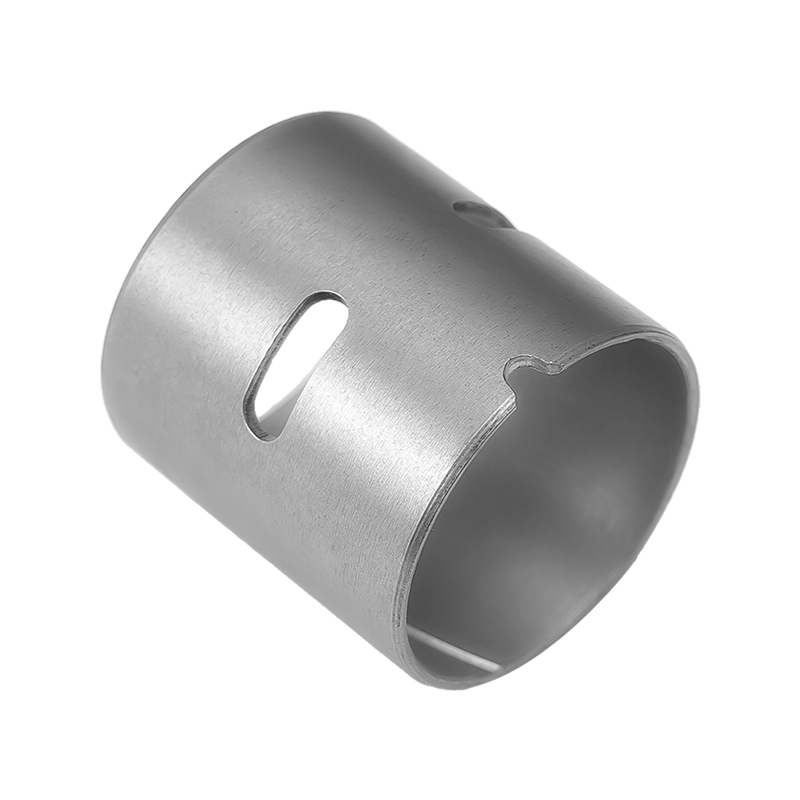

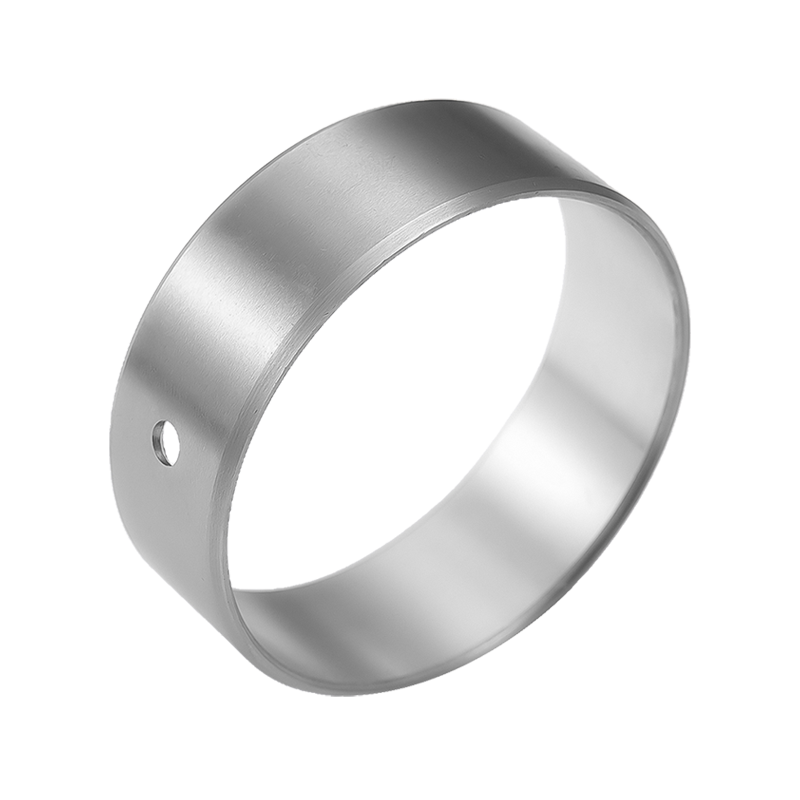

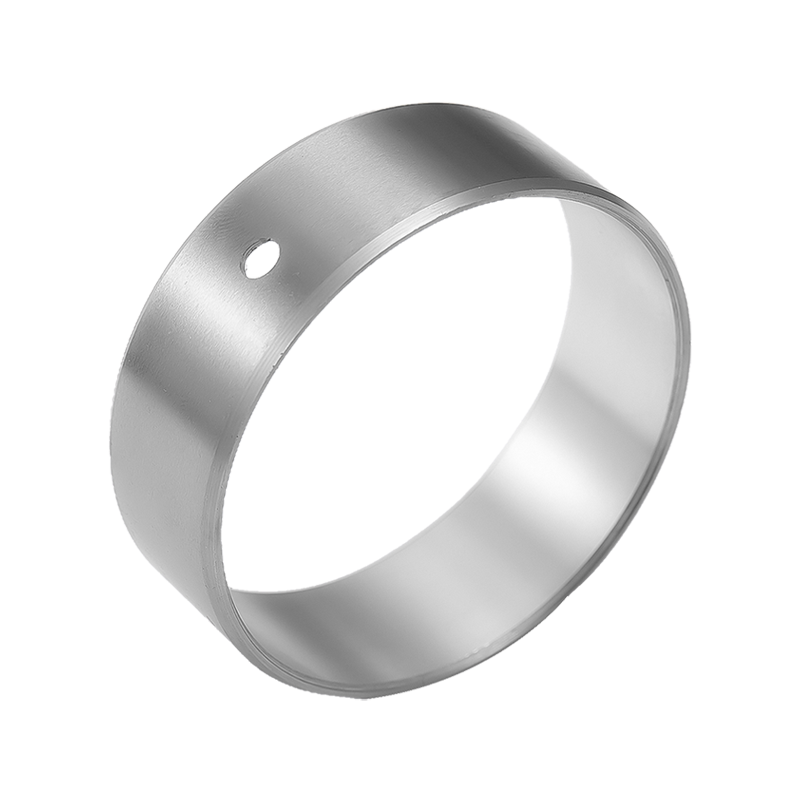

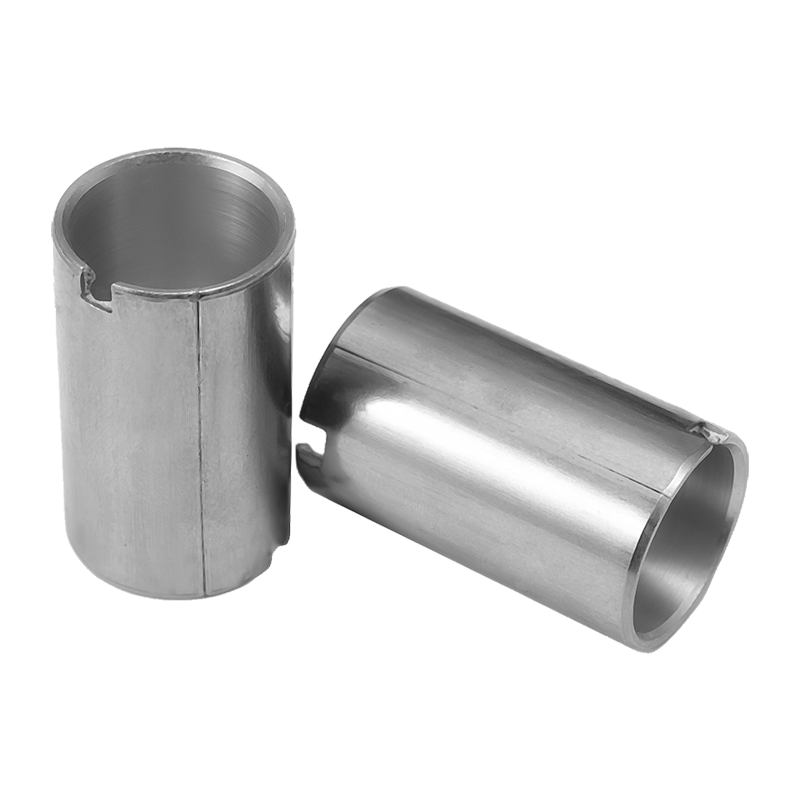

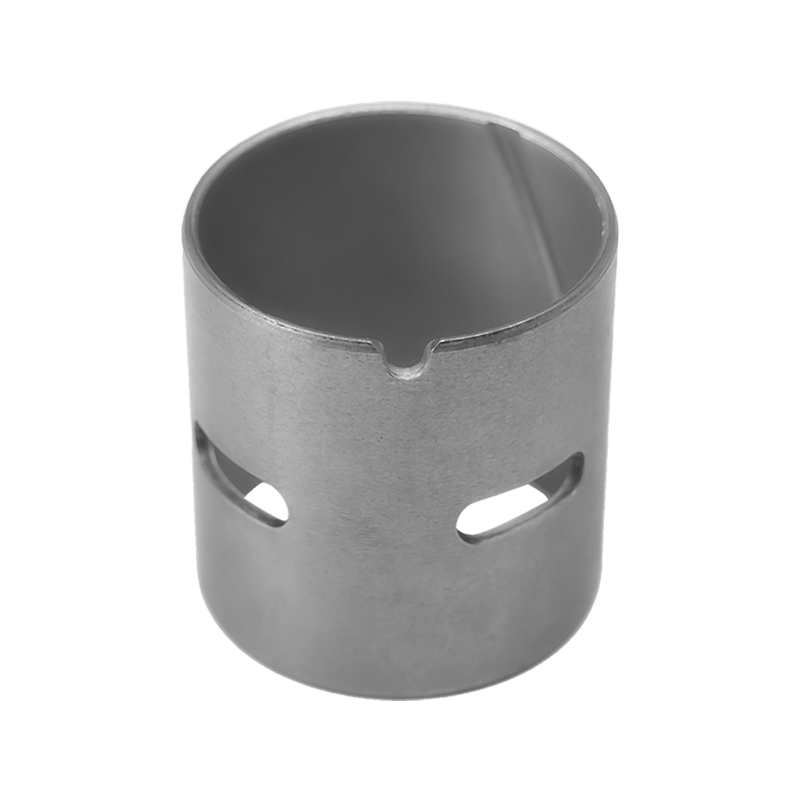

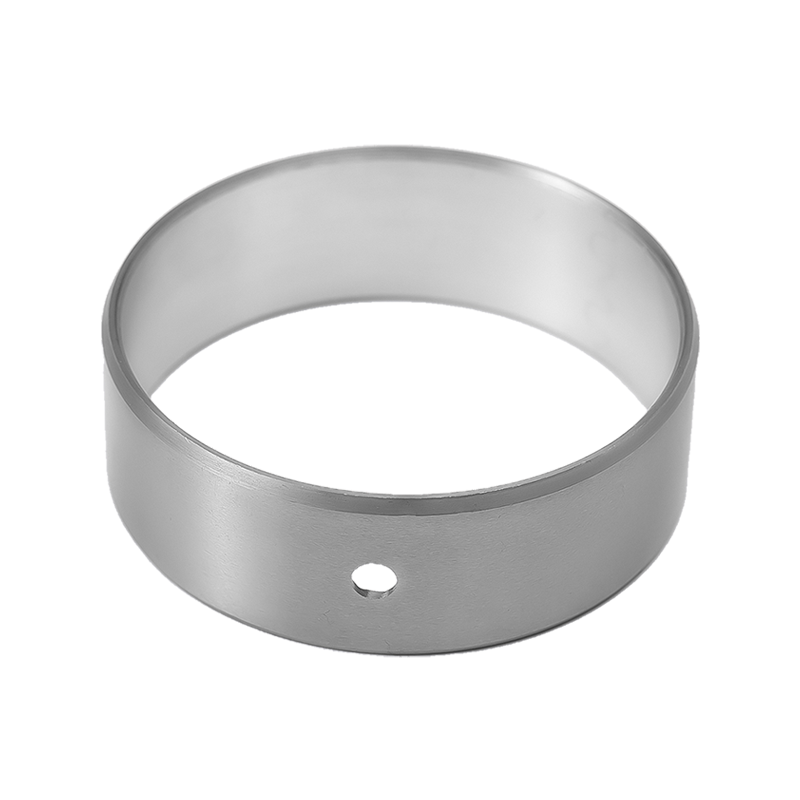

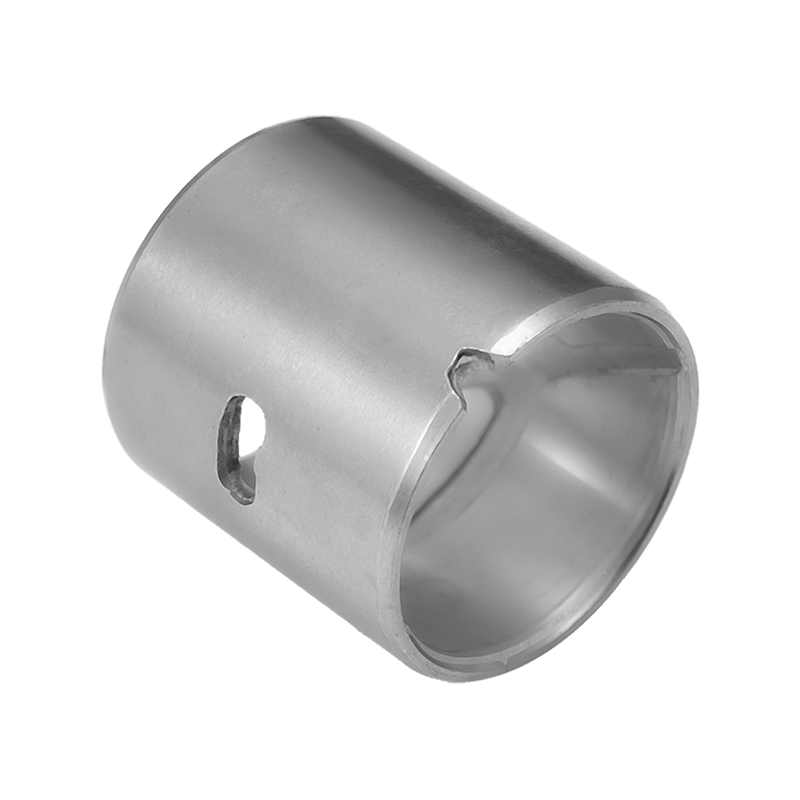

HZ20 High-tin aluminum porous sintered copper bearing

Ang HZ20 High-Tin Aluminum Porous Sintered Copper Bearing ay idinisenyo para makapaghatid ng maaasahang performance sa mga medium-to-low load engine at mechanical system. Pinagsasama ang oil corrosion resistance, moderate fatigue strength, at mahusay na conformability, inaalis ng bearing na ito ang pangangailangan para sa surface electroplating habang pinapanatili ang malakas na anti-seizure properties at embeddability. Ang porous na sintered na tansong istraktura nito, na nilagyan ng high-tin aluminum alloy (AISn20Cu1), ay nagsisiguro ng pinakamainam na pagpapanatili ng lubrication at wear resistance sa ilalim ng tuluy-tuloy na operasyon.

Mga Pangunahing Tampok
Materyal na Istraktura:
High-Tin Aluminum Layer (AISn20Cu1): 0.2–0.5mm ang kapal, nagbibigay ng mababang friction, embeddability, at corrosion resistance.
Porous Sintered Copper Base: Pinapahusay ang pamamahagi ng langis, pagkawala ng init, at kapasidad ng pagkarga hanggang 50MPa.
Low-Carbon Steel Backing: Naghahatid ng mekanikal na lakas, thermal conductivity, at structural stability.
Mga Bentahe ng Disenyo:
Tiyak na machined panlabas na diameter para sa tumpak na akma; inner bore ay maaaring reworked post-install para sa customized na mga application.
Tinatanggal ang pangangailangan para sa karagdagang mga anti-friction coatings, na binabawasan ang pagiging kumplikado ng produksyon.
Sumusunod sa EU End-of-Life Vehicle Directive 2000/53/EC para sa pagpapanatili ng kapaligiran.

Tampok ng Application

Ang HZ20 boundary lubrication bushing ay nakabatay sa isang composite material na may 3 matibay na pinagbuklod na layer: steel bilang backing, intered bronze spherical powder bilang interlayer at binagong POM bilang lining layer. Mayroon itong bulsa ng langis para sa pagpapadulas ng langis. Tamang-tama ito para sa mabagal na bilis. Mabigat na tungkulin sa ilalim ng normal na temperatura. Maaari itong makatipid sa gastos at pahabain ang buhay ng pagtatrabaho kapag pinapalitan ang mga normal na bronze bushing. Maaari nitong babaan ang frquency ng pagdaragdag ng langis. pasimplehin ang proseso ng pagpapalit kapag ginamit ito sa rolling mill. Ito ay malawakang ginagamit sa mga chassis ng sasakyan, forging machine, metalurgical machine at mining machine, construction machinery, hydropower, rolling mill atbp.

Magsuot ng batas

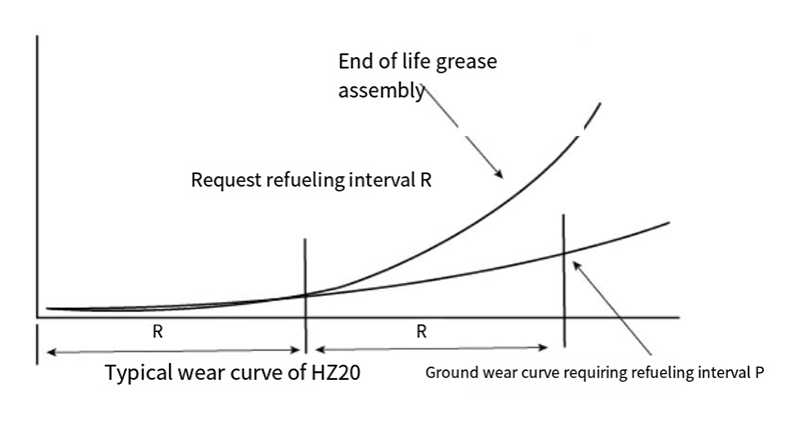

Ang HZ20 na materyal ay sumusunod sa espesyal na tuntunin sa pagsusuot tulad ng ipinapakita sa Fig.4, ang infinitesimal abrasion ay maaaring mangyari sa R phase kapag nilagyan ng grasa at pagkatapos ay ini-install. Ngunit pagkatapos ng R phase. mawawala ang kundisyon ng boundary lubrication at magiging exaggerated ang suot. Kung mag-refill ka ng langis. ang produkto ay maaaring hawakan nang husto sa pamamagitan ng hindi kapansin-pansing pagsusuot at ang buhay nito ay mapapahaba din nang husto. Samakatuwid ang bentahe ng HZ20 na materyal ay ang langis ay dapat idagdag sa isang
pagitan ng R, na kapansin-pansing mas mahaba kaysa sa R iba pang mga materyales na metal. Ito ay humigit-kumulang limang beses ang haba.

Kapag ang HZ20 bush ay naka-install na may paglalagay ng grasa tulad ng lithium-based o silicone grease. Ang buhay ng serbisyo nito ay nag-iiba mula sa halaga ng PV sa ilalim ng kondisyon ng pagtatrabaho. halimbawa. kapag ang PV value ay humigit-kumulang 2.5MPam/s. ang buhay ng serbisyo nito ay mga 200 oras; kapag ang halaga ng PV ay 0.1Mpa-m/s, ang buhay ng serbisyo nito ay maaaring higit sa I0,0oohr (tingnan ang talahanayan para sa mga detalye) Ang cycle R ng pagpapanatili ng lubrication ng HZ20 bush ay halos kalahati ng buhay ng serbisyo nito. Halimbawa, kapag PV=25Mpam/s. ito ay kinakailangan upang maging langis-lubricated bawat 100hr.

Materyal na Istraktura

1. POM na may lead na 0.3-0.5mm,
2. Porous bronze sintere,
3. Steel backing
4. Copper plating

Tandaan: Ang iba't ibang materyales ay angkop para sa mga produkto ng serye ng Hz20 ayon sa iba't ibang kondisyon sa pagtatrabaho, tulad ng bronze-backing, stainless steel backing at lead-free na materyal. Ang Hz20 ay isang environment friendly na lead-free na produkto at ang kulay nito ay orange.

Teknikal na Petsa

index ng pagganap	Data
Max.Load	70N/mm²
limitasyon ng PV	22N/mm²-m/s
Temp.limit	-40C~ 130℃
Friction Coeff	0.05~0.25μ
limitasyon ng bilis	2.5m/s

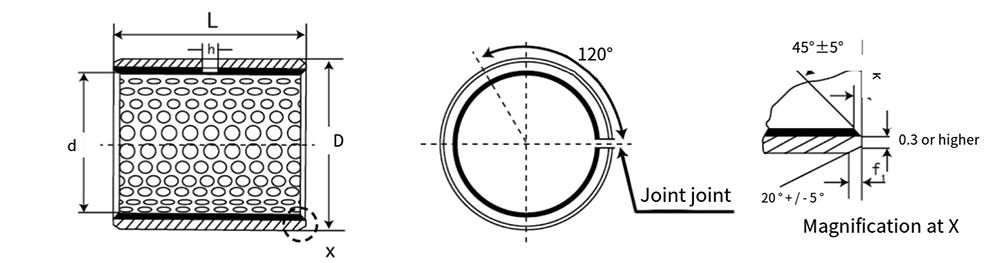

d	D	Shaft Dia f7	Pabahay H7	Kapal ng pader		Oil bore h	f1	f2	L ⁰ _-0.40
d	D	Shaft Dia f7	Pabahay H7	Min.	Max.	Oil bore h	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0.046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0.046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0.046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0.046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 _-0.054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0.054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0.054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0.054	110 0.035			6					10560	10580		10595
110	115	110 _-0.054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0.054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0.063	130 ^0.040			6					12560					120110
130	135	130 _-0.063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0.063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0.063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0.063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _-0.063	175 ^0.040			8				17050		17080			170100
180	185	180 _-0.063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0.072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0.072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0.072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0.072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0.081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0.081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0.081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0.081	305 ^0.052							30050	30060	30080			300100		300120

d	D	Shaft Dia f 7	Pabahay H 7	Kapal ng pader		Oil bore h	f1	f2	L ⁰ _-0.40
d	D	Shaft Dia f 7	Pabahay H 7	Min.	Max.	Oil bore h	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0.046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0.046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0.046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0.046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 -0.054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0.054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0.054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0.054	110 ^0.035			6					10560	10580		10595
110	115	110 _-0.054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0.054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0.063	130 ^0.040			6					12560					120110
130	135	130 _-0.063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0.063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0.063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0.063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _{-0. 063}	175 ^0.040			8				17050		17080			170100
180	185	180 _-0.063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0.072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0.072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0.072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0.072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0.081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0.081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0.081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0.081	305 ^0.052							30050	30060	30080			300100		300120
