HZ-GSM Engineering plastic sliding bearing Mga Tagapagtustos, Kumpanya

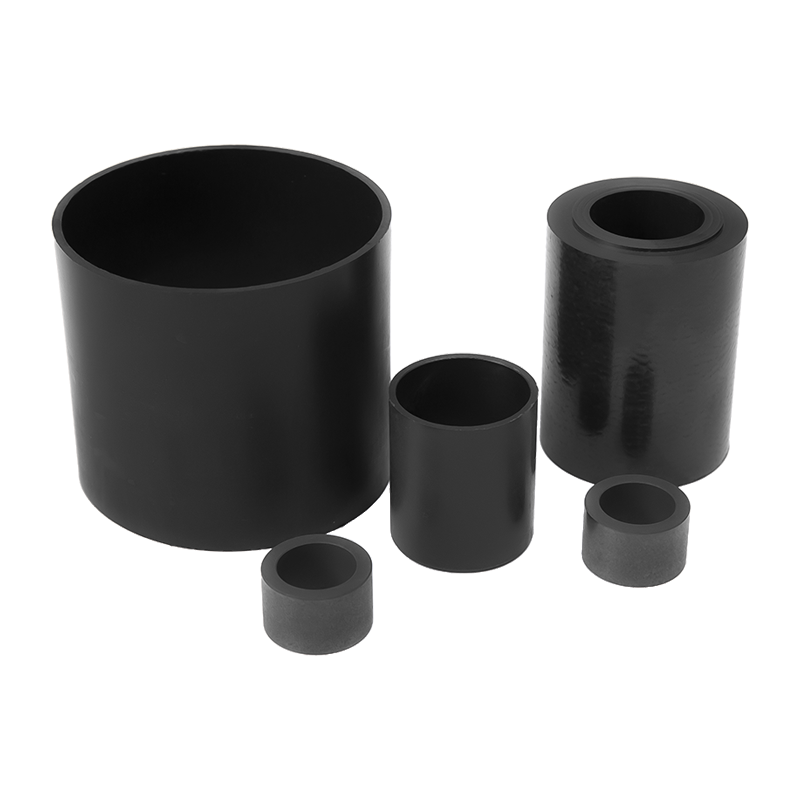

HZ-GSM Engineering plastic sliding bearing

Ang pinakasikat na materyal na G sa mundo. Ang mga G series bearings ay maaaring matugunan ang iba't ibang iba't ibang mga pangangailangan sa isang malawak na hanay ng mga field - ang mga ito ay tunay na maraming nalalaman. Kasama sa mga karaniwang application ang mga mid to high end load, katamtamang temperatura ng pagpapatakbo, at bilis.

Dry na operasyon, walang maintenance
Magsuot ng pagtutol
Lumalaban sa alikabok at dumi
Mababang ingay, walang polusyon
ratio ng mataas na pagganap-presyo

Mga angkop na okasyon:
Economic all-round tindig
Walang maintenance, tuyo na operasyon
pamamasa
Mataas na wear resistance
Lumalaban sa alikabok at dumi
ratio ng mataas na pagganap-presyo
May kakayahang makatiis ng katamtaman hanggang sa mataas na pagkarga
Mas mababa sa average na bilis ng pagpapatakbo
Ginagamit para sa pag-indayog at pag-ikot ng mga paggalaw

Hindi naaangkop para sa:
Kapag ang pagbabarena ng mga butas sa ibabaw ng dingding ay kinakailangan
Kapag kinakailangan ang mahusay na wear resistance
Kapag kinakailangan ang unibersal na paglaban sa kemikal
Kung ang temperatura ay nananatiling higit sa 130 ℃
Ginagamit para sa mga aplikasyon sa ilalim ng tubig

Talaan ng mga katangian ng materyal ng mga plastic bearings

Pangkalahatang pagganap		Pangkalahatang layunin bearings	Mabilis at dalubhasa sa mabagal na paggalaw	Solid ang kapal ng pader at nakaka-shock	Lahat ng mga shaft ng uri ng marathon ay ginagamit	High-tech mga espesyalista sa problema ay lumalaban sa mataas na temperatura	Mababang absorbency at matipid	Pangkalahatang layunin na may mataas na media resistance	Maaaring makipag-ugnayan sa pagkain	High-load mga aplikasyon
		G	J	M	Sa	X	P	H	A	Q
	densidad	1.46	1.49	1.14	1.24	1.44	1.58	1.71	1.46	1.4
	kulay	Madilim na kulay abo	Dilaw	Carbon itim	Dilaw	itim	itim	kulay abo	puti	itim
	Pinakamataas na pagsipsip ng tubig sa 23°C/50% relative humidity [% weight]	0.7	0.3	1.4	1.3	0.1	0.2	0.1	0.2	0.9
	Pinakamataas na pagsipsip ng tubig [% weight]	4.0	1.3	7.6	6.5	0.5	0.4	0.3	1.3	4.9
	Sliding friction coefficient laban sa baras ng bakal [μ]	0.08- 0.15	0.06- 0.18	0.18- 0.40	0.08- 0.23	0.90- 0.27	0.06- 0.21	0.07- 0.20	0.05- 0.23	0.05- 0.15
	Pinakamataas na PV (dry run)	0.42	0.34	0.12	0.23	1.32	0.39	1.37	0.31	0.55
Mga mekanikal na katangian	Modulus ng elasticity [MPa]	7800	2400	2700	3500	8100	5300	12500	2300	4500
	lakas ng makunat sa 20°C [MPa]	210	73	112	125	170	120	175	88	120
	Lakas ng compressive [MPa]	78	60	52	61	100	66	81	78	89
	Pinapayagan ang maximum na static na ibabaw presyon ( 20°C) [MPa]	80	35	20	60	150	50	90	28	100
	Shore D tigas	81	74	79	77	85	75	87	76	83
Mga katangiang pisikal at thermal	Pinakamataas na temperatura sa patuloy na operasyon [°C]	130	90	80	90	250	130	200	90	135
	Pinakamataas na temperatura sa maikling operasyon [°C]	220	120	170	180	315	200	240	110	155
	Pinakamababang temperatura ng pagpapatakbo [°C]	-40	-50	-40	-40	-100	-40	-40	-50	-40
	Thermal conductivity [W/m ·k]	0.24	0.25	0.24	0.24	0.6	0.25	0.6	0.25	0.23
	Coefficient ng thermal expansion (sa 23°C) [K-1 · 105]	9	10	10	9	5	4	4	11	5
Electrical conductivity	Dami resistivity [Qcm]	>10 ¹³	>10 ¹³	>10 ¹³	>10 ¹³	<10 ⁵	>10 ¹³	<10 ⁵	>10 ¹²	>10 ¹⁵
Electrical conductivity	Surface Resistance [2]	>10 ¹¹	>10 ¹²	>10 ¹¹	>10 ¹²	<10 ³	>10 ¹²	<10 ²	>10 ¹¹	>10 ¹²

Ang mga karaniwang sukatan ng sukatan para sa mga sliding bearings ay sumusunod sa ISO3547-1 na pamantayan, at mga espesyal na dimensyon ay ibinigay

Uri				Sukat
materyal	Straight set	Sistema ng panukat	tindig	Saner meridian d1	Panlabas na diameter d2	Haba b
G	S	M	B	08	10	08
J	s	M	B	08	0	08
Sa	S	M	B	08	0	08
H	s	M	B	08	0	08
X	s	M	B	08	10	08
A	s	M	B	08	10	08

2) Ang relasyon sa pagitan ng chamfer at d1 2) Kapal<1mm, chamfer=20 °

d1(mm): C1-6 C6-12 C12-30 C>30

f(mm): 0.3 0.5 0.8 1.2

d1	d1 pampublikong gawain E10	d2	Butas ng upuan H7	b1

03	0.054 0.014	04.5	0.015	03	05
04	0.068 0.020	05.5		04	06
05		07		05	08	10
06		08		06	08	10	15
08	0.083 0.025	10		06	08	10	12	15

10		12	0.018	06	08	10	15	20
12	0.102 0.032	14		10	12	15	20
14		16		10	15	20	25
15		17		10	15	20	25
16		18		10	15	20
18		20	0.021	15	20	25
20	0.124 0.040	23		10	15	20	25	30

22		25		15	20	25	30
25		28		15	20	30

28		32	0.025	20	25	30
30		34		15	20	30	40
32	0.150 0.050	36		20	30	40
35		39		25	30	40
40		44		20	30	40	50
45		50		30	40	50
50		55	0.030	20	30	40	50

55	0.180 0.060	60		40	50	60
60		65		30	40	50	60	70

65		70		30	50	60
75		80		40	60
80		85	0.035				60	100
